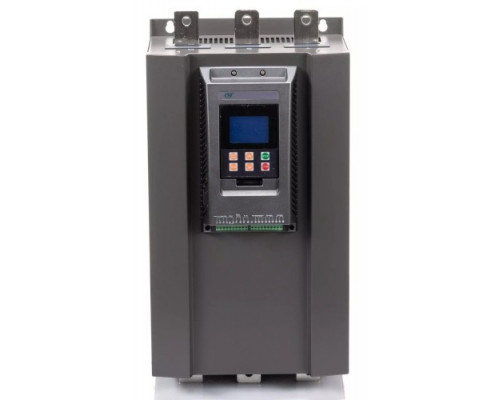

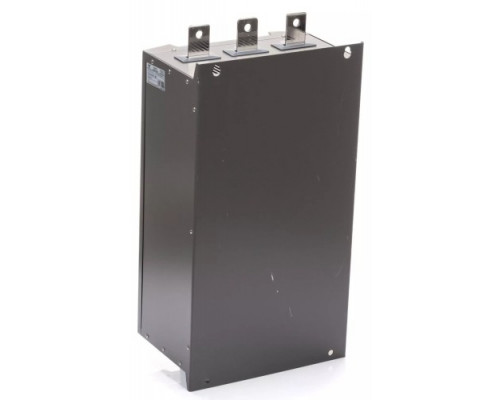

Устройство плавного пуска ESQ GS7-320 (640А, 380В, 320кВт, со встроенным шунтирующим контактором)

Мощное устройство плавного пуска для тяжелых промышленных нагрузок

Устройство плавного пуска ESQ GS7-320 представляет собой профессиональное решение для управления мощными трехфазными асинхронными двигателями. Модель рассчитана на номинальный ток 640 А и напряжение 400 В, что позволяет работать с оборудованием мощностью до 320 кВт. Это устройство предназначено для промышленных применений, где требуется надежный запуск и остановка механизмов с большими инерционными массами: конвейеров, дробилок, мельниц, насосных станций, компрессоров и вентиляционных систем.

Ключевые технические возможности

Благодаря току 640 А данная модель способна управлять двигателями, потребляющими значительную мощность. Встроенный шунтирующий контактор (байпас) автоматически замыкается после завершения пуска, что исключает прохождение рабочего тока через тиристоры и снижает их нагрев. Это повышает общий КПД системы и продлевает срок службы силовых ключей. Напряжение 380-400 В соответствует стандартным трехфазным сетям промышленного назначения, но следует учитывать, что для работы с двигателями на 660 В или выше требуется проверка совместимости.

Интеллектуальная система управления и защиты

УПП ESQ GS7-320 построено на современном микропроцессорном контроллере, который обеспечивает точное управление пусковыми характеристиками. Интерфейс с большим ЖК-дисплеем позволяет оперативно настраивать параметры пуска (время разгона, начальное напряжение, токовый лимит) и контролировать состояние оборудования в реальном времени. Устройство оснащено комплексной системой защит, включающей:

• Контроль входных фаз и потери фазы в процессе работы


• Токовую защиту при пуске и в рабочем режиме


• Защиту от перегрузок с шестью уровнями настройки


• Контроль перекоса фаз и перегрева силовых элементов


• Защиту от пониженного и повышенного напряжения сети

Дополнительная тепловая защита от перегрузки настраивается индивидуально под конкретный двигатель, что минимизирует риск ложных срабатываний и одновременно предотвращает выход оборудования из строя. Устройство хранит записи о трех последних неисправностях, что упрощает диагностику и обслуживание.

Практические особенности эксплуатации

Модель GS7-320 имеет встроенный байпасный контактор, что исключает необходимость приобретения внешнего шунтирующего оборудования. Это упрощает монтаж и снижает затраты на комплектацию шкафа управления. Однако следует учитывать значительные габариты устройства: ширина 322 мм, высота 592 мм, глубина 265 мм и вес 38 кг. Для установки потребуется прочная монтажная панель и достаточное пространство для вентиляции. Устройство не предназначено для частых пусков с короткими интервалами — типичный режим работы предполагает ограниченное количество запусков в час, что характерно для тяжелых механизмов.

На что обратить внимание при выборе

Перед приобретением важно убедиться, что номинальный ток двигателя не превышает 640 А, а напряжение сети соответствует рабочему диапазону 380-400 В. Модель подходит для двигателей с различными схемами подключения, но для корректной работы с двигателями, имеющими высокие пусковые токи или специфические характеристики, рекомендуется уточнить совместимость у производителя. Учитывая вес и габариты, необходимо предусмотреть подходящий шкаф управления с возможностью крепления устройства на DIN-рейку или монтажную пластину. Также стоит проверить наличие всех необходимых интерфейсов для интеграции в существующую систему автоматизации.
