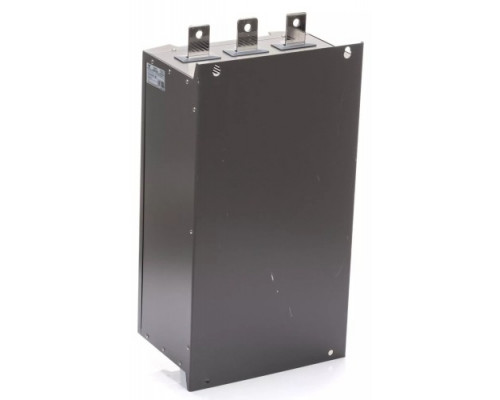

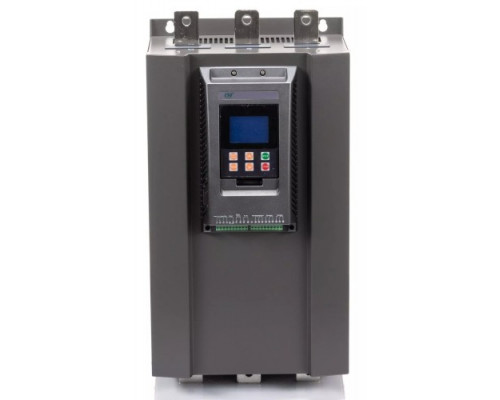

Устройство плавного пуска ESQ GS7-110 (220А, 380В, 110кВт, встроенный шунтирующий контактор)

Назначение и сфера применения

Устройство плавного пуска ESQ GS7-110 (артикул 08.05.000033) предназначено для управления запуском и остановкой мощных асинхронных электродвигателей с номинальной мощностью до 110 кВт в сетях с напряжением 380–400 В. Модель рассчитана на номинальный ток 220 А и оснащена встроенным шунтирующим (байпасным) контактором, что позволяет минимизировать тепловые потери и износ пускателя при длительной работе двигателя. УПП подходит для промышленного оборудования с высокими пусковыми токами: насосов, вентиляторов, компрессоров, конвейеров, дробилок и другого тяжелого механического привода. Благодаря встроенному байпасу, устройство эффективно работает в режимах частых пусков и продолжительной эксплуатации.

Ключевые технические решения

В основе ESQ GS7-110 лежит микропроцессорное управление, которое обеспечивает точную регулировку пускового момента и времени разгона. Встроенный байпасный контактор автоматически шунтирует тиристорную часть после выхода двигателя на номинальные обороты, что исключает перегрев силовых ключей и снижает энергопотребление в рабочем режиме. Интерфейс устройства оснащен крупным ЖК-дисплеем, отображающим текущие параметры (ток, напряжение, состояние фаз, температуру радиатора) и коды неисправностей. Пользователь может настраивать до 6 уровней токовой защиты для адаптации под конкретный тип нагрузки.

Система защит и мониторинг

Модель реализует комплексную защиту двигателя и самого устройства от аварийных режимов:

• Контроль фаз: защита от потери входной фазы, от потери фазы при работе, от перекоса фаз.


• Токовая защита: от перегрузки по току как во время запуска, так и в рабочем режиме; от перегрузки по току с возможностью настройки порогов срабатывания (6 уровней).


• Тепловая защита: от перегрева силовых элементов (на основе датчика температуры радиатора) и дополнительная тепловая защита двигателя от длительной перегрузки.


• Защита по напряжению: от пониженного и повышенного напряжения в сети.

Устройство сохраняет в памяти записи о трех последних неисправностях с указанием кода ошибки, что упрощает диагностику и поиск причин срабатывания защиты.

Практические особенности и ограничения

При выборе данной модели важно учитывать следующие аспекты:

• Соответствие мощности: УПП рассчитано на двигатели до 110 кВт при напряжении 380–400 В. Для двигателей с более высокими пусковыми токами (например, с тяжелым пуском) необходим запас по току — рекомендуется проверить соответствие номинального тока 220 А реальному пусковому току конкретного двигателя.


• Условия эксплуатации: устройство предназначено для установки в сухих отапливаемых помещениях с температурой окружающего воздуха от -10°C до +40°C. При установке в шкафу необходимо обеспечить естественную или принудительную вентиляцию для отвода тепла от радиатора.


• Комплектация: встроенный байпасный контактор уже интегрирован в корпус — не требуется внешнего шунтирующего оборудования. Устройство поставляется в сборе, без дополнительных модулей управления (например, удаленного пульта).


• Габариты и монтаж: размеры корпуса (280×560×247 мм) и масса 31 кг требуют прочного крепления на вертикальную поверхность. Подключение силовых кабелей выполняется через клеммные колодки, расположенные на нижней панели.

Рекомендации по выбору

ESQ GS7-110 подходит для задач, где требуется плавный пуск мощных двигателей с последующей длительной работой на номинальной скорости. Наличие встроенного байпаса делает модель экономичной в эксплуатации, так как после выхода на режим тиристоры отключаются, и ток идет через контактор. Если в вашем оборудовании предусмотрены частые пуски (более 10–15 в час) или работа в условиях высокой запыленности/вибрации, рекомендуется дополнительно оценить тепловой режим и степень защиты корпуса (IP20 — стандартная для шкафного исполнения). Для двигателей с номинальным током менее 220 А модель также подходит, но потребуется настройка токовых уставок под фактическую нагрузку.
