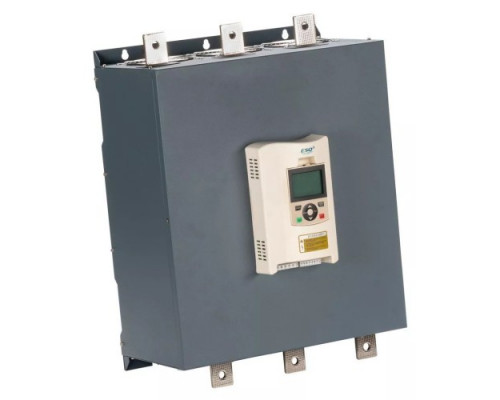

Устройство плавного пуска ESQ GS9-250 560А 380В 250кВт со встроенным шунтирующим контактором

Назначение и область применения

Устройство плавного пуска ESQ GS9-250 предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 250 кВт при напряжении 380-400 В. Модель рассчитана на работу с двигателями, потребляющими ток до 560 А, и обеспечивает контролируемый разгон и остановку механизмов. Это решение подходит для промышленного оборудования с высокими пусковыми нагрузками: конвейеров, насосов, компрессоров, вентиляторов, дробилок и другого тяжелого электрооборудования.

Ключевые технические параметры и их практический смысл

Номинальный ток 560 А и мощность 250 кВт указывают на то, что данное УПП способно работать с мощными двигателями, которые используются в крупных производственных линиях или системах с высокой нагрузкой. Встроенный шунтирующий контактор (байпас) позволяет после завершения пуска переключать двигатель напрямую на сеть, минуя силовые тиристоры устройства. Это снижает тепловые потери и увеличивает ресурс УПП при длительной работе двигателя на номинальной скорости.

Защитные функции и надежность

ESQ GS9-250 оснащается полным набором защит, необходимых для эксплуатации в тяжелых условиях:

• Защита от перегрузки двигателя — предотвращает повреждение обмоток при длительном превышении тока;


• Защита от обрыва или неполнофазного режима — отключает устройство при потере одной из фаз;


• Тепловая защита силовых ключей — исключает перегрев тиристоров при частых пусках;


• Защита от короткого замыкания — мгновенно разрывает цепь при аварийных токах;


• Контроль дисбаланса фаз — реагирует на перекос напряжений, опасный для двигателя.

Эти функции позволяют использовать устройство в системах, где стабильность питания неидеальна, а также снижают риск внеплановых простоев оборудования.

Конструктивные особенности и установка

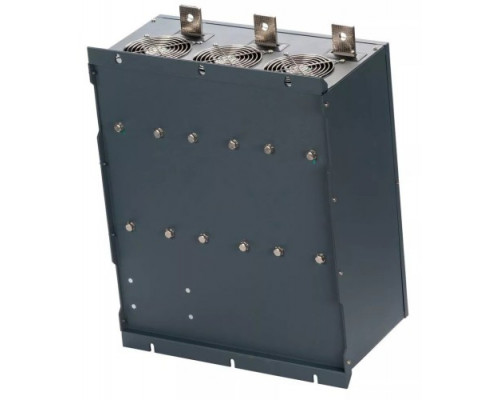

Устройство поставляется в корпусе, предназначенном для монтажа на DIN-рейку или в электрощит. Габариты упаковки (550x490x680 мм) и масса 43 кг указывают на значительные размеры и вес, что связано с высокой токовой нагрузкой и наличием мощного шунтирующего контактора. При проектировании шкафа управления необходимо предусмотреть достаточное пространство для теплоотвода и доступа к клеммам. Для подключения силовых цепей требуются кабели сечением, соответствующим току 560 А, что важно учитывать при выборе автоматических выключателей и проводки.

Ограничения и рекомендации по выбору

Модель GS9-250 не предназначена для частого пуска (более 10-15 пусков в час) без дополнительного принудительного охлаждения. При работе с двигателями, имеющими высокий момент инерции (например, центрифуги), требуется проверка времени разгона и настройка параметров пуска. Также следует учитывать, что встроенный шунтирующий контактор рассчитан на коммутацию номинального тока, но не предназначен для отключения аварийных токов — эту функцию выполняет внешний автоматический выключатель. Перед покупкой необходимо убедиться, что напряжение сети соответствует заявленным 380-400 В, а также что система управления (пульт, контроллер) совместима с интерфейсами УПП (аналоговые входы, дискретные сигналы).
