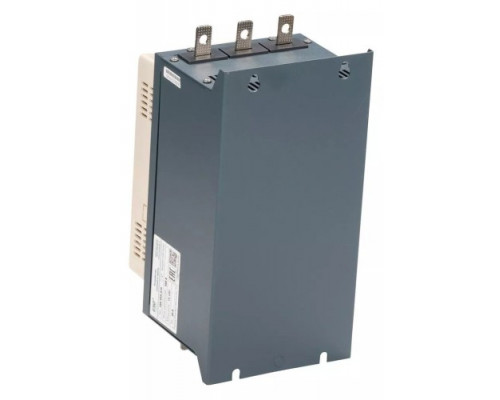

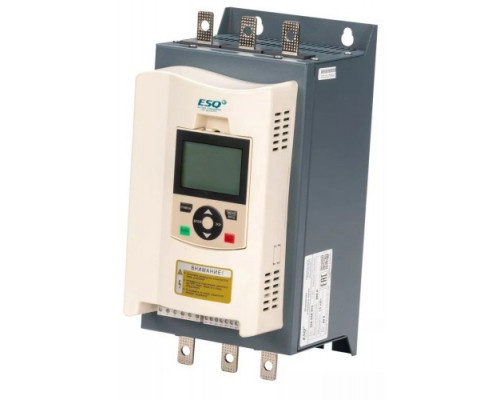

Устройство плавного пуска ESQ GS9-090 (180А, 380В, 90кВт, встроенный шунтирующий контакт)

Назначение и сфера применения

Устройство плавного пуска ESQ GS9-090 (артикул 08.05.001026) предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 90 кВт при рабочем напряжении 380–400 В. Основная задача УПП — ограничение пусковых токов и механических ударов при запуске двигателя, что критически важно для оборудования с высокими инерционными нагрузками: насосов, компрессоров, конвейеров, вентиляторов, дробилок и центрифуг. Модель рассчитана на промышленные сети с напряжением 400 В и номинальным током нагрузки до 180 А.

Ключевые технические параметры и их практический смысл

Номинальный ток 180 А позволяет подключать двигатели мощностью 90 кВт в режиме стандартного пуска. При выборе УПП важно учитывать, что для тяжелых условий пуска (высокая инерция, частые старты) рекомендуется запас по току не менее 20–30%, поэтому для двигателей с частыми циклами пуск/стоп или с высоким моментом инерции стоит рассмотреть модель с большим номинальным током. Встроенный шунтирующий контакт (байпас) автоматически замыкается после завершения разгона двигателя, что исключает нагрев тиристоров в рабочем режиме и повышает общий КПД системы — тиристоры работают только на этапе пуска и останова.

Защитные функции и управление

УПП ESQ GS9-090 обеспечивает полный набор защит, необходимых для эксплуатации в условиях нестабильного электроснабжения и агрессивной среды: защита от перегрузки по току, от обрыва фаз, от перекоса фаз, от короткого замыкания, от превышения напряжения и от перегрева радиатора. Эти функции позволяют использовать устройство без дополнительных релейных блоков в большинстве стандартных схем. Для интеграции в системы автоматизации предусмотрены:

• аналоговый выход (для передачи сигнала о текущем токе или напряжении на контроллер);


• релейный выход (сигнализация о состоянии — готовность, авария, работа);


• интерфейс RS485 (поддержка протокола Modbus для удаленного мониторинга и управления);


• вход для подключения выносного пульта дистанционного управления (позволяет вынести органы управления на щит или пульт оператора).

Конструктивные особенности и монтаж

Устройство поставляется в металлическом корпусе с габаритами 280×363×430 мм и массой 15 кг. Корпус рассчитан на установку в шкаф управления или на DIN-рейку (требуется проверка совместимости крепления). Встроенный шунтирующий контакт уже интегрирован в схему, что упрощает монтаж — не требуется внешний контактор для байпаса. Обратите внимание: для полноценной работы с RS485 потребуется внешний преобразователь интерфейса (не входит в комплект), а для подключения пульта ДУ — кабель с соответствующим разъемом (уточняется у производителя).

Ограничения и рекомендации по выбору

Модель GS9-090 оптимизирована для двигателей с номинальным током до 180 А при напряжении 380–400 В. При использовании в сетях с напряжением ниже 380 В (например, 220 В) необходимо проверить совместимость по паспорту устройства — для низковольтных сетей потребуется другая модификация. Устройство не предназначено для частотного регулирования скорости — оно только ограничивает пусковые токи и обеспечивает плавный разгон/останов. Для двигателей с частыми реверсами или торможением противотоком требуется дополнительный анализ: стандартный алгоритм УПП может не обеспечить нужный режим. При выборе учитывайте, что для тяжелых пусков (например, дробилки с загруженной камерой) может потребоваться модель с запасом по току до 250 А.
