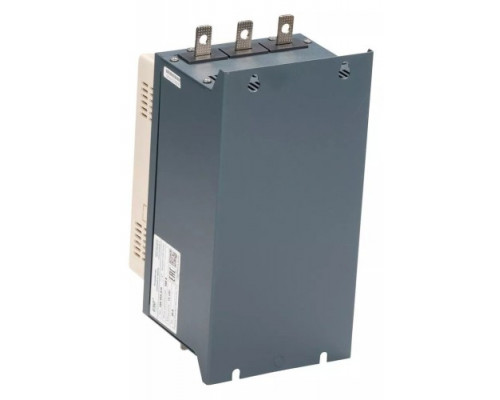

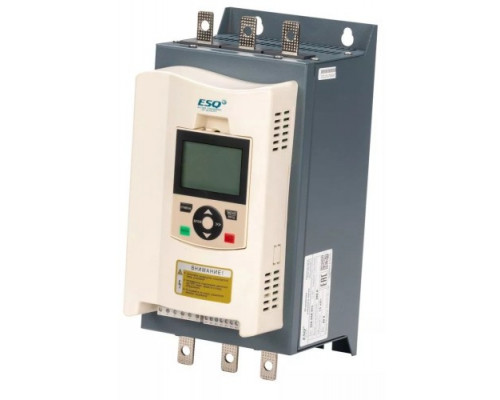

Устройство плавного пуска ESQ GS9-037 74А 380В 37кВт со встроенным шунтирующим контактором

Назначение и область применения

Устройство плавного пуска ESQ GS9-037 предназначено для управления асинхронными электродвигателями с номинальной мощностью до 37 кВт в сетях 380 В. Основная задача модели — исключить ударные пусковые токи и механические перегрузки, возникающие при прямом пуске двигателя. Это особенно актуально для оборудования с высокими требованиями к плавности разгона: насосные станции, вентиляционные системы, конвейеры, компрессоры и другое промышленное оборудование. Встроенный шунтирующий контактор (байпас) позволяет после разгона перевести двигатель в режим прямой подачи напряжения, что снижает тепловые потери на силовых ключах УПП и увеличивает ресурс устройства при длительной работе.

Ключевые технические характеристики и их практический смысл

Модель рассчитана на номинальный ток 74 А и напряжение 400 В. Это означает, что она подходит для двигателей с рабочим током до 74 А при стандартном трехфазном питании. Мощность 37 кВт является ориентиром для подбора: важно учитывать не только номинальную мощность двигателя, но и его пусковые характеристики. Устройство поддерживает полный набор защитных функций, включая защиту от перегрузки, обрыва фаз, перекоса фаз, короткого замыкания и превышения времени пуска. Эти функции критичны для оборудования, работающего в тяжелых условиях — при высокой запыленности, перепадах температуры или нестабильном напряжении. Встроенный шунтирующий контактор автоматически подключает двигатель напрямую к сети после завершения разгона, что исключает перегрев тиристоров при длительной работе на номинальной скорости.

Особенности управления и интеграции

УПП ESQ GS9-037 оснащено рядом интерфейсов, расширяющих возможности его применения:

• Вход для пульта дистанционного управления — позволяет вынести управление пуском и остановом на удобное расстояние, что важно для крупных установок или опасных зон.


• Релейный выход — используется для сигнализации состояния (например, авария, готовность, работа) или управления внешними устройствами (клапаны, задвижки).


• Аналоговый выход — передает текущие параметры работы (ток, напряжение, скорость) на контроллер или систему диспетчеризации, что упрощает мониторинг.


• Подключение для RS485 — обеспечивает интеграцию в промышленные сети автоматизации (Modbus), позволяя удаленно настраивать параметры и получать данные.

Эти функции делают модель пригодной как для автономной работы, так и для включения в сложные системы управления (SCADA, ПЛК).

Конструктивные особенности и ограничения

Устройство поставляется в компактном корпусе с габаритами 220x254x335 мм и весом 6,5 кг, что упрощает его монтаж в стандартные электрощиты. Встроенный шунтирующий контактор уже интегрирован в корпус, поэтому не требуется дополнительного внешнего байпаса. Однако при выборе важно учитывать, что модель не имеет встроенного блока управления с дисплеем — настройка параметров (время разгона, время торможения, начальное напряжение, токовые уставки) выполняется через потенциометры или внешний пульт (приобретается отдельно). Также стоит обратить внимание, что устройство не предназначено для частотного регулирования скорости — оно обеспечивает только плавный пуск и останов, а после выхода на номинальные обороты двигатель работает напрямую от сети.

На что обратить внимание при выборе

При подборе данной модели к конкретному двигателю необходимо убедиться, что номинальный ток двигателя не превышает 74 А, а напряжение сети соответствует 380-400 В. Для двигателей с тяжелыми условиями пуска (высокий момент инерции, длительный разгон) рекомендуется проверить, что устройство способно выдержать пусковые токи в течение заданного времени — обычно УПП этого класса допускают 3-5 кратный перегруз по току в течение 10-30 секунд. Также следует учесть, что модель не поддерживает торможение противотоком или динамическое торможение — остановка происходит по выбегу. Для систем, где требуется точное позиционирование или быстрое торможение, потребуется дополнительное тормозное оборудование.
