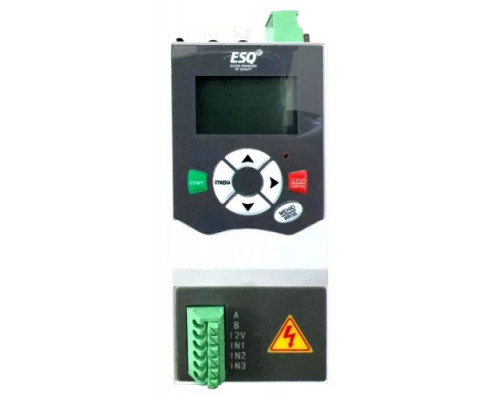

Устройство плавного пуска ESQ GS9mini-4d0 8А 380В 4кВт с встроенным шунтирующим контактором

Назначение и принцип работы

Устройство плавного пуска ESQ GS9mini-4d0 — это компактное силовое электронное устройство, предназначенное для управления запуском и остановкой трехфазных асинхронных электродвигателей с номинальной мощностью до 4 кВт при напряжении 380–400 В. В отличие от традиционных пускателей типа "звезда-треугольник" или контакторов, данная модель обеспечивает контролируемое нарастание напряжения и тока на обмотках двигателя. Это позволяет исключить резкие рывки механической нагрузки, снизить пусковые токи (которые в обычных условиях могут превышать номинал в 5–7 раз) и уменьшить ударные нагрузки на редукторы, ремни, муфты и сам двигатель. Встроенный шунтирующий контактор автоматически замыкается после завершения разгона, переводя устройство в режим байпаса — это исключает нагрев силовых ключей в рабочем режиме и повышает общий КПД системы.

Ключевые особенности модели GS9mini-4d0

Данное устройство относится к серии GS9 mini, которая отличается компактными габаритами и простотой монтажа. Модель 08.05.001031 рассчитана на номинальный ток 8 А, что соответствует двигателям мощностью 4 кВт при стандартном подключении "треугольник" или "звезда". Основные преимущества этой модели перед аналогами:

• Микропроцессорное управление — автоматическая регулировка времени разгона и торможения в зависимости от текущей нагрузки, что упрощает настройку и повышает точность работы.


• Встроенный шунтирующий контактор — исключает необходимость приобретения и монтажа внешнего байпасного контактора, экономя место в шкафу управления и снижая стоимость системы.


• Компактный корпус — размеры 100x200x200 мм позволяют устанавливать устройство в стандартные распределительные щиты с ограниченным пространством.


• Защита от перегрузок и коротких замыканий — встроенные алгоритмы контролируют ток и температуру силовых элементов, отключая нагрузку при выходе за допустимые пределы.

Практические возможности и ограничения

Устройство плавного пуска ESQ GS9mini-4d0 подходит для управления двигателями вентиляторов, насосов, конвейеров, компрессоров и другого оборудования, где требуется плавный разгон и остановка. Основные практические аспекты:

• Ограничение пусковых токов — позволяет подключать двигатель к сетям с ограниченной мощностью трансформатора или длинными кабельными линиями без риска просадки напряжения.


• Снижение механических нагрузок — продлевает срок службы подшипников, ременных передач и редукторов за счет отсутствия ударных моментов при пуске.


• Простота настройки — большинство параметров (время разгона, время торможения, начальное напряжение) регулируются потенциометрами на передней панели, не требуя подключения к компьютеру.


• Ограничение по частоте пусков — не рекомендуется использовать для частых пусков (более 10–15 в час), так как это может привести к перегреву силовых элементов. Для высокоцикличных режимов лучше подходят преобразователи частоты.


• Отсутствие регулировки скорости — устройство не изменяет частоту вращения двигателя, только управляет моментом пуска и остановки.

На что обратить внимание при выборе

Перед приобретением модели GS9mini-4d0 важно убедиться, что её параметры соответствуют конкретному двигателю и условиям эксплуатации:

• Номинальный ток 8 А — это максимальный длительный ток, который может пропускать устройство. Для двигателей с тяжелым пуском (например, дробилки или центрифуги) может потребоваться запас по току 20–30%.


• Напряжение 380–400 В — устройство рассчитано на трехфазные сети с линейным напряжением до 400 В. Для сетей 220 В (треугольник) требуется проверка совместимости.


• Мощность 4 кВт — соответствует двигателям с номинальным током около 8 А при стандартном напряжении. Если двигатель имеет более высокий КПД или низкое напряжение, фактический ток может отличаться.


• Условия охлаждения — устройство имеет естественное охлаждение, поэтому при монтаже в закрытом шкафу необходимо обеспечить вентиляцию или принудительное охлаждение, особенно при работе на номинальном токе.
