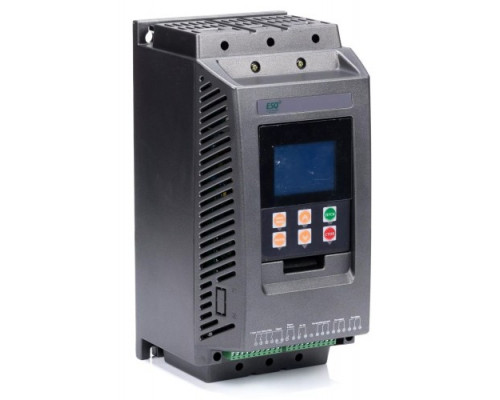

Устройство плавного пуска ESQ GS7-022 44А 380В 22кВт со встроенным шунтирующим контактором

Назначение и область применения

Устройство плавного пуска ESQ GS7-022 (артикул 08.05.000913) предназначено для управления трехфазными асинхронными двигателями с номинальной мощностью до 22 кВт при напряжении 380–400 В. Модель рассчитана на ток до 44 А и оснащена встроенным шунтирующим (байпасным) контактором, что позволяет минимизировать тепловыделение и энергопотери в установившемся режиме работы. Это решение подходит для насосов, вентиляторов, конвейеров, компрессоров и другого оборудования, где требуется снижение пусковых токов и механических ударов при запуске.

Ключевые технические особенности

УПП построено на микропроцессорной платформе, обеспечивающей точное управление процессом пуска и остановки двигателя. Основные параметры:

• Номинальный ток: 44 А — достаточный для двигателей мощностью 22 кВт в стандартных условиях эксплуатации (с учетом коэффициента запаса).


• Напряжение питания: 380–400 В трехфазной сети (допускается работа при незначительных отклонениях, но стабильность напряжения влияет на точность защиты).


• Встроенный байпас: после завершения пуска контактор шунтирует тиристоры, что исключает их нагрев и продлевает срок службы устройства.

Система защит и диагностики

Модель ESQ GS7-022 оснащена комплексом защит, которые контролируют состояние двигателя и питающей сети в реальном времени. Реализованы следующие функции:

• Защита от потери входной фазы и от потери фазы при работе двигателя.


• Защита от перегрузки по току на этапе запуска и в рабочем режиме (с возможностью настройки по 6 уровням нагрузки).


• Защита от перекоса фаз — критично для сетей с несимметричной нагрузкой.


• Защита от перегрева силовых элементов и от пониженного/повышенного напряжения.


• Хранение записей о трех последних неисправностях — упрощает диагностику и поиск причин аварийных остановок.

Дополнительно предусмотрена тепловая защита от перегрузки с регулировкой порогов срабатывания, что позволяет адаптировать устройство под конкретные условия эксплуатации.

Интерфейс и управление

УПП оснащено большим ЖК-дисплеем, на который выводятся параметры работы, коды ошибок и настройки. Интерфейс позволяет оперативно изменять время разгона и замедления, токовые уставки и режимы защиты. Для интеграции в системы автоматизации предусмотрены дискретные входы и выходы (точное количество и тип зависят от версии прошивки, уточняйте у производителя).

Практические ограничения и рекомендации

При выборе и установке ESQ GS7-022 важно учитывать:

• Устройство предназначено для работы в сетях с номинальным напряжением 380–400 В. При значительных отклонениях (более ±10%) эффективность защиты может снижаться.


• Номинальный ток 44 А — предельный для данной модели. Для двигателей с частыми пусками или тяжелыми условиями запуска (высокий момент инерции) рекомендуется выбирать УПП с запасом по току.


• Встроенный байпасный контактор рассчитан на коммутацию номинального тока, но не предназначен для частого переключения под нагрузкой — байпас активируется только после завершения пуска.

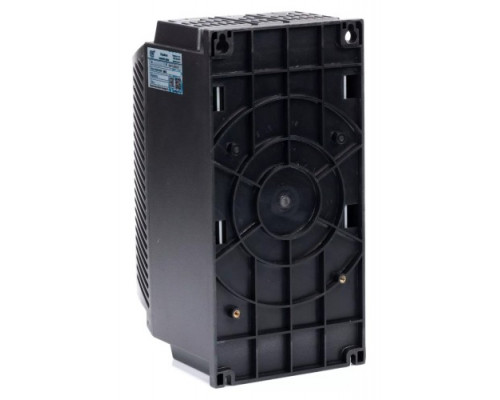

• Габариты устройства: 155×310×180 мм, вес 5,5 кг. Для монтажа требуется свободное пространство для вентиляции (рекомендуемые зазоры указаны в документации).

Комплектация и конструктивные особенности

В стандартную поставку входит само УПП с интегрированным байпасным контактором. Внешние элементы управления (кнопки, потенциометры) выведены на лицевую панель с дисплеем. Устройство поставляется без дополнительных кабелей, клеммных колодок и монтажных аксессуаров — их необходимо приобретать отдельно с учетом сечения проводов и требований ПУЭ.
