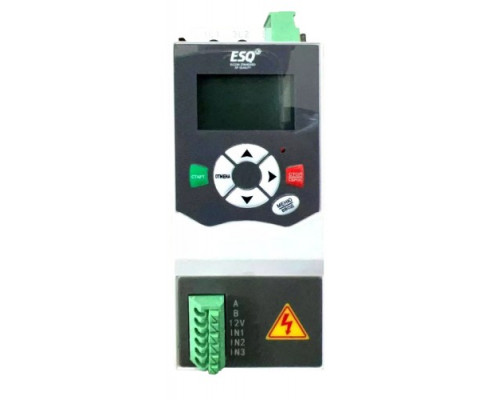

Устройство плавного пуска ESQ GS9mini-022 44А 380В 22кВт со встроенным шунтирующим контактором

Назначение и область применения

Устройство плавного пуска ESQ GS9mini-022 (артикул 08.05.001022) предназначено для управления запуском и остановкой трехфазных асинхронных электродвигателей мощностью до 22 кВт при напряжении сети 380-400 В. Основная задача модели — исключить механические и электрические перегрузки, возникающие при прямом пуске двигателя. Устройство плавно наращивает напряжение и ток на обмотках, что позволяет отказаться от традиционных схем «звезда-треугольник» и контакторных пускателей. Модель ориентирована на применение в промышленном оборудовании: насосные станции, вентиляционные установки, компрессоры, конвейерные линии и другие механизмы, где критичны рывки при старте и скачки тока в сети.

Ключевые параметры и их практический смысл

Номинальный ток 44 А и мощность 22 кВт указывают на способность устройства работать с двигателями, потребляющими соответствующий ток в рабочем режиме. Важно учитывать, что пусковые токи при плавном пуске снижаются до 2-3 кратного значения от номинального (против 5-7 кратного при прямом пуске), что существенно уменьшает нагрузку на питающую сеть и защищает обмотки двигателя от перегрева. Напряжение 380 В (400 В) стандартно для промышленных сетей, поэтому модель совместима с большинством трехфазных двигателей, используемых в Европе и СНГ.

Конструктивные особенности и встроенные функции

Модель GS9mini-022 оснащена встроенным шунтирующим контактором. После завершения процесса пуска контактор закорачивает силовые тиристоры, что позволяет устройству работать без активного охлаждения в режиме полной нагрузки. Это продлевает срок службы электроники и снижает тепловыделение в шкафу управления. Устройство построено на микропроцессорной системе управления, которая обеспечивает точную регулировку времени разгона и торможения, а также защиту от перегрузок, обрыва фаз и несимметрии напряжения.

Ограничения и особенности эксплуатации

Данная модель не предназначена для частого пуска (более 10-15 запусков в час) — это типичное ограничение для устройств плавного пуска начального уровня. Для высокоинерционных механизмов или режимов с частыми реверсами потребуется модель с более мощным радиатором или внешним байпасом. Устройство не имеет встроенного фильтра гармоник, поэтому при работе в сетях с большим количеством нелинейных нагрузок может потребоваться дополнительный дроссель. Коммутация выполняется через клеммные колодки, рассчитанные на сечение провода до 16 мм².

Габариты и монтаж

Устройство поставляется в компактном корпусе шириной 100 мм, высотой 200 мм и глубиной 200 мм. Вес составляет 1,5 кг, что упрощает установку на DIN-рейку или монтажную панель. Компактные размеры позволяют разместить устройство в распределительных шкафах с ограниченным пространством, но при этом необходимо обеспечить свободный доступ воздуха для естественного охлаждения радиатора.

На что обратить внимание при выборе

• Сопоставьте номинальный ток устройства (44 А) с фактическим рабочим током двигателя — он должен быть равен или меньше паспортного значения. Для двигателей с повышенным пусковым моментом выбирайте модель с запасом по току.


• Убедитесь, что напряжение сети соответствует диапазону работы устройства (380-400 В ±10%). При значительных отклонениях возможны сбои в управлении.


• Проверьте, что частота пусков в вашем технологическом процессе не превышает допустимую. Для режимов с более чем 10 запусками в час рассмотрите модели серии GS9 с принудительным охлаждением.


• Учитывайте, что устройство не имеет встроенного интерфейса для дистанционного управления по RS-485 — управление осуществляется только дискретными сигналами (сухие контакты).
