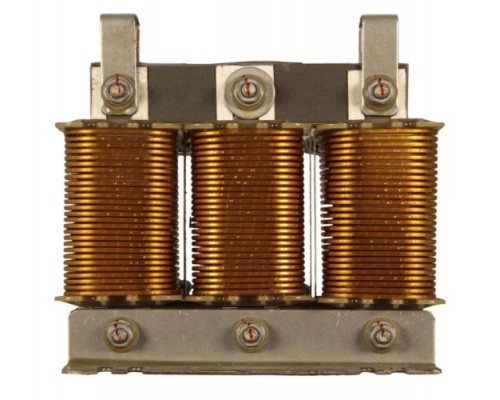

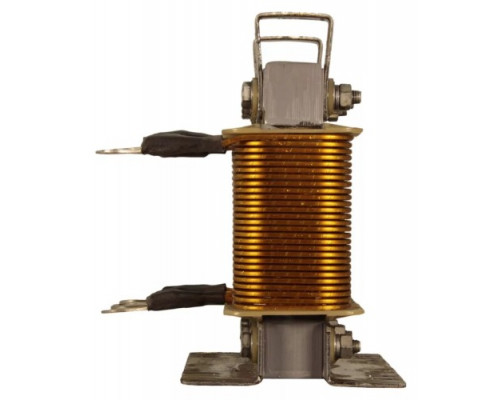

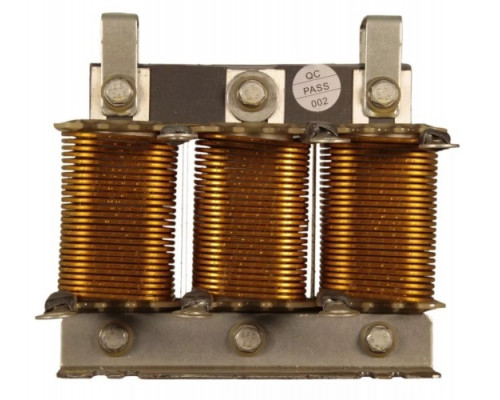

Дроссель ESQ ACL-SN-030 входной 30 кВт

Назначение и область применения

Дроссель ESQ ACL-SN-030 входной мощностью 30 кВт — это фильтрокомпенсирующее устройство, устанавливаемое на входе преобразователя частоты. Его основная задача — защита как самого частотного привода, так и питающей сети от высших гармоник, возникающих при работе инвертора. Модель предназначена для использования в промышленных системах электропривода с номинальной мощностью до 30 кВт, где требуется стабильная работа оборудования и продление срока службы двигателя.

Ключевые функции и практическая польза

Дроссель выполняет несколько критически важных задач в системе частотного регулирования:

• Снижение тепловых потерь и шума двигателя. За счет сглаживания выходного тока уменьшаются пульсации, что снижает нагрев обмоток и уровень акустического шума при работе электродвигателя.


• Уменьшение токов утечки и радиочастотных помех. Высшие гармоники, генерируемые ШИМ-контроллером, вызывают паразитные токи утечки через изоляцию кабеля и двигателя. Дроссель подавляет эти гармоники, снижая уровень электромагнитных помех и защищая чувствительное оборудование.


• Защита изоляции двигателя от пробоя. Скорость нарастания напряжения (du/dt) при широтно-импульсной модуляции может достигать критических значений, особенно при длинных кабельных линиях. Дроссель ограничивает du/dt, предотвращая преждевременное старение изоляции и межвитковые замыкания.


• Сглаживание формы тока и напряжения. Устройство преобразует импульсный сигнал частотного преобразователя в более гладкую синусоидальную форму, что улучшает коммутационные процессы в двигателе и снижает нагрузку на подшипники.

Особенности эксплуатации и ограничения

Модель ACL-SN-030 рекомендуется к обязательной установке в следующих случаях:

• Длина кабеля от преобразователя частоты до электродвигателя превышает 30 метров. Без дросселя на таких расстояниях возрастает риск отражения волн и перенапряжений на обмотках.


• Система работает в условиях высоких требований к электромагнитной совместимости (например, рядом с чувствительной электроникой или в жилых зонах).


• Используются длинные неэкранированные кабели или кабели с недостаточной изоляцией.

Важно учитывать, что дроссель рассчитан на работу с частотными преобразователями мощностью до 30 кВт. При выборе необходимо убедиться в соответствии номинального тока дросселя току нагрузки. Устройство предназначено для установки в сухих отапливаемых помещениях с нормальной влажностью. Габариты упаковки (160×145×195 мм) и вес 5,50 кг позволяют разместить его в стандартных электрощитах или на DIN-рейку при наличии соответствующего крепежа.

Конструктивные особенности

Дроссель выполнен на ферромагнитном сердечнике с медной обмоткой, что обеспечивает низкое активное сопротивление и минимальные потери энергии. Корпус закрытого типа защищает элементы от пыли и механических повреждений. Модель не требует дополнительного охлаждения при работе в пределах номинальных токов, однако при монтаже следует обеспечить естественную конвекцию воздуха вокруг устройства.
