Дроссель ESQ ACL-SN-090 входной 90 кВт 08.04.000827

Назначение и область применения

Дроссель ESQ ACL-SN-090 входной мощностью 90 кВт (артикул 08.04.000827) предназначен для установки в силовую цепь между источником питания и преобразователем частоты. Основная задача этого устройства — защита как самого частотного преобразователя, так и питающей сети от высокочастотных помех, гармонических искажений и импульсных перенапряжений. Модель рассчитана на работу с электродвигателями соответствующей мощности и применяется в промышленных системах автоматизации, насосных станциях, вентиляционных установках, конвейерных линиях и другом оборудовании, где требуется стабильная работа привода.

Ключевые функции и практическая польза

Установка входного дросселя ESQ ACL-SN-090 решает несколько важных задач, напрямую влияющих на надёжность и долговечность оборудования:

• Снижение уровня гармоник. Дроссель ограничивает высшие гармоники тока, генерируемые выпрямителем частотного преобразователя. Это уменьшает нагрев трансформаторов, конденсаторных батарей и кабельных линий, а также снижает вероятность ложных срабатываний защитной автоматики.


• Защита от импульсных помех. Устройство сглаживает скачки напряжения в питающей сети, предотвращая повреждение входных цепей преобразователя частоты при коммутации мощного оборудования или грозовых разрядах.


• Продление срока службы преобразователя. За счёт ограничения бросков тока при включении конденсаторов звена постоянного тока дроссель снижает нагрузку на диодный мост и силовые модули инвертора.


• Уменьшение токов утечки. Ограничение скорости нарастания напряжения (du/dt) на входе преобразователя снижает уровень высокочастотных токов утечки через паразитные ёмкости кабелей и обмоток двигателя.

Особенности конструкции и совместимость

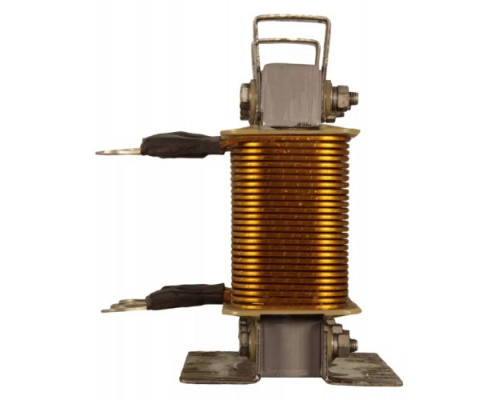

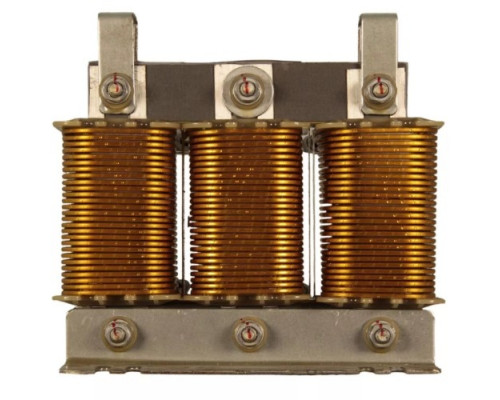

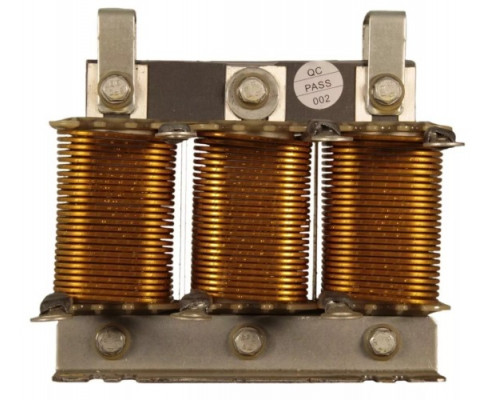

Дроссель выполнен на Ш-образном магнитопроводе из электротехнической стали с медной обмоткой, что обеспечивает низкое активное сопротивление и минимальные потери мощности при номинальной нагрузке. Корпус устройства имеет степень защиты IP00 (открытое исполнение) и предназначен для монтажа в шкафу управления с принудительной или естественной вентиляцией.

При выборе необходимо учитывать, что модель ACL-SN-090 рассчитана на подключение к трёхфазной сети 380-480 В переменного тока. Номинальная мощность 90 кВт соответствует длительному режиму работы с номинальным током нагрузки. Для корректной работы дроссель должен быть установлен до преобразователя частоты, а длина соединительных кабелей между ними не должна превышать рекомендованных производителем значений (обычно до 5 метров).

Практические ограничения и рекомендации по эксплуатации

Несмотря на универсальность, модель имеет ряд особенностей, которые важно учесть при проектировании системы:

• Температурный режим. Дроссель нагревается в процессе работы. Максимальная температура окружающей среды не должна превышать +40°C, иначе требуется снижение нагрузки или принудительное охлаждение. При монтаже в шкафу необходимо обеспечить зазор не менее 50 мм со всех сторон для циркуляции воздуха.


• Вес и габариты. Устройство весит 20,5 кг при габаритах 190×250×270 мм (Ш×В×Г). Это требует надёжного крепления на монтажную панель или DIN-рейку соответствующей несущей способности. Рекомендуется использовать усиленные кронштейны.


• Подключение. Входные и выходные клеммы рассчитаны на сечение кабеля до 35 мм². Для подключения используйте медные наконечники и момент затяжки, указанный в паспорте изделия (обычно 4-6 Н·м). Не допускается подключение алюминиевых проводов без переходных гильз.


• Совместимость с длинными кабелями. Если длина кабеля от преобразователя частоты до двигателя превышает 30 метров, дополнительно требуется установка выходного дросселя. Входной дроссель не решает проблему отражённых волн в длинных линиях.

Ключевые параметры для выбора

При подборе данной модели убедитесь, что номинальный ток дросселя соответствует току преобразователя частоты и двигателя. Для модели ACL-SN-090 на 90 кВт типовой номинальный ток составляет около 180 А (при напряжении 380 В). Если фактический ток нагрузки ниже номинального, дроссель будет работать с запасом, но его индуктивность останется неизменной. При превышении тока возможен перегрев и выход из строя. Рекомендуется выбирать дроссель с запасом по току не менее 10-15% от максимального рабочего тока системы.
