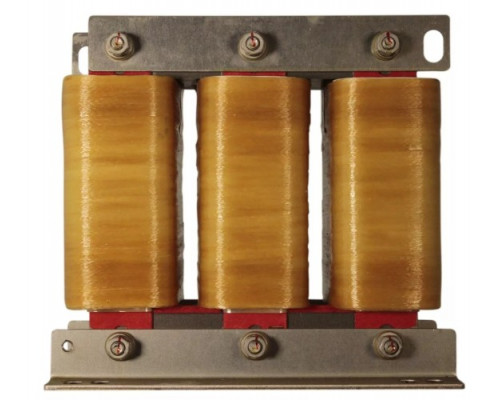

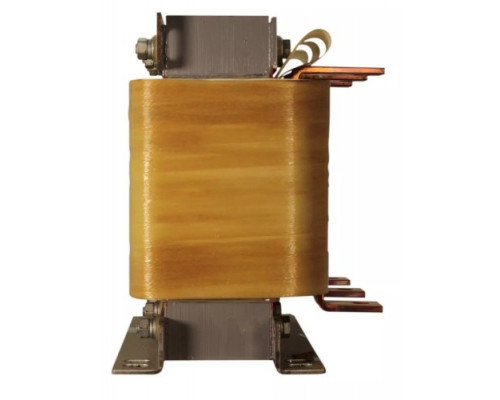

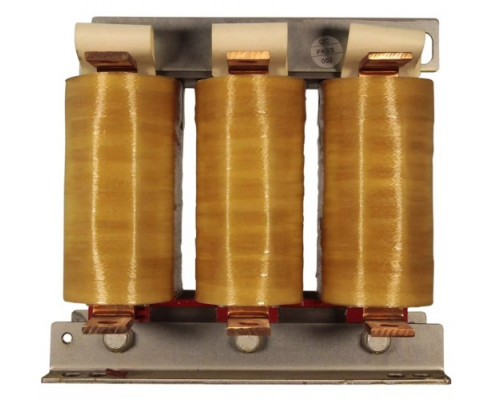

Дроссель ESQ ACL-SN-110 входной 110 кВт 08.04.000828

Назначение и область применения дросселя ESQ ACL-SN-110

Дроссель ESQ ACL-SN-110 мощностью 110 кВт представляет собой входное устройство, предназначенное для установки между источником питания и преобразователем частоты. Его основная задача — защита как самого частотного привода, так и подключенного к нему электродвигателя от негативных воздействий, связанных с неидеальными условиями электроснабжения и особенностями работы инвертора. Эта модель ориентирована на промышленные применения, где используются мощные асинхронные двигатели, и где требуется обеспечить стабильную и долговечную работу оборудования.

Ключевые функции и практическая польза

Дроссель выполняет несколько критически важных задач, напрямую влияющих на надежность системы:

• Снижение уровня помех и шума: Устройство эффективно подавляет высшие гармоники, возникающие при работе преобразователя частоты. Это уменьшает электромагнитные помехи, которые могут нарушать работу чувствительного оборудования, а также снижает акустический шум и нагрев обмоток двигателя.


• Защита изоляции двигателя: Дроссель ограничивает скорость нарастания напряжения (du/dt) на выходе инвертора. Без этой защиты крутые фронты импульсов широтно-импульсной модуляции (ШИМ) постепенно разрушают изоляцию обмоток, особенно в старых двигателях или при длинных кабельных линиях. Использование дросселя продлевает срок службы двигателя.


• Сглаживание тока и напряжения: Устройство формирует более плавную синусоидальную форму тока и напряжения, подаваемых на двигатель. Это снижает пиковые нагрузки на силовые ключи преобразователя и уменьшает токи утечки через паразитные емкости кабеля.

Особенности применения и ограничения

При выборе и установке дросселя ESQ ACL-SN-110 важно учитывать следующие моменты:

• Длина кабеля: Установка дросселя становится обязательной, если длина кабеля между преобразователем частоты и электродвигателем превышает 30 метров. В таких условиях без дросселя резко возрастает риск пробоя изоляции из-за отраженных волн напряжения.


• Совместимость: Модель рассчитана на работу с преобразователями частоты мощностью до 110 кВт. Убедитесь, что номинальный ток дросселя соответствует току вашего частотного привода.


• Монтаж: Устройство имеет значительный вес (22 кг) и габариты (190x230x250 мм). При установке предусмотрите надежное крепление и достаточное пространство для охлаждения, так как при работе дроссель может нагреваться.

Конструктивные особенности

Дроссель ESQ ACL-SN-110 выполнен в компактном корпусе, оптимизированном для монтажа в электрошкафы. Его конструкция обеспечивает эффективное рассеивание тепла, выделяемого при работе с мощностью 110 кВт. Устройство не содержит активных компонентов, что гарантирует его высокую надежность и длительный срок службы при соблюдении условий эксплуатации.
