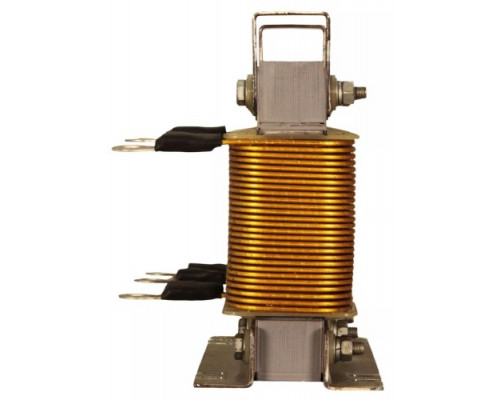

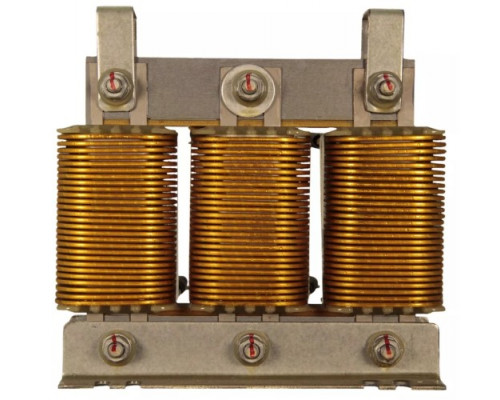

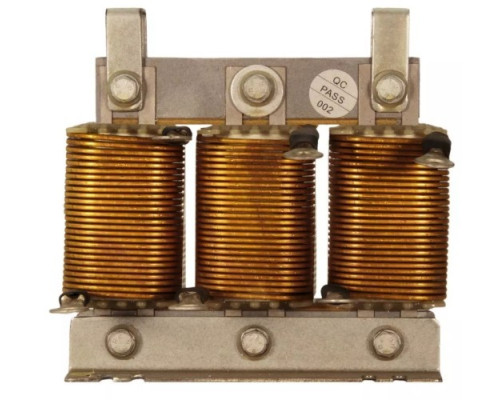

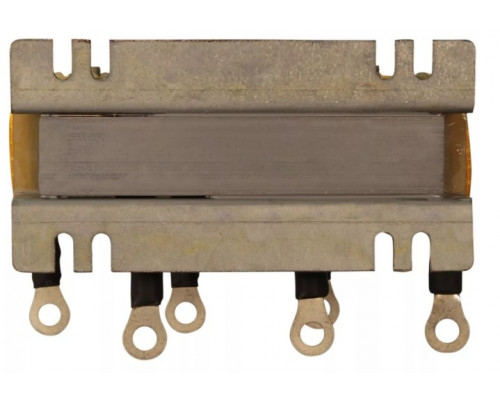

Дроссель ESQ OCL-SN-018 выходной 18,5 кВт 08.04.000843

Назначение и область применения

Дроссель ESQ OCL-SN-018 выходной мощностью 18,5 кВт (артикул 08.04.000843) — это силовой фильтр, который устанавливается между преобразователем частоты и электродвигателем. Его основная задача — защитить обмотки двигателя от высокочастотных импульсов, возникающих при работе частотного привода, и продлить срок службы оборудования. Модель рассчитана на питание асинхронных двигателей с номинальной мощностью до 18,5 кВт и предназначена для промышленного применения в системах автоматизации, насосных станциях, конвейерах, вентиляции и другом электрооборудовании.

Практическая польза установки

При работе частотного преобразователя на выходе формируется широтно-импульсная модуляция (ШИМ) с крутыми фронтами напряжения. Это приводит к нескольким негативным последствиям:

• Снижение нагрева двигателя. Дроссель сглаживает импульсные выбросы, уменьшая потери в стали и меди обмоток — двигатель работает холоднее, что снижает риск перегрева.


• Защита изоляции. Высокая скорость нарастания напряжения (du/dt) разрушает межвитковую изоляцию. Дроссель ограничивает этот параметр, предотвращая пробой обмоток.


• Снижение шума. Уменьшение высокочастотных составляющих тока снижает акустический шум, издаваемый двигателем при работе на низких оборотах.


• Подавление помех. Фильтр уменьшает токи утечки и радиочастотные помехи, которые могут влиять на чувствительную электронику рядом.

Особенности модели ESQ OCL-SN-018

Дроссель выполнен на тороидальном магнитопроводе, что обеспечивает компактные габариты и низкий уровень внешнего магнитного поля. Конструкция рассчитана на длительную непрерывную работу в условиях промышленной сети. Важно учитывать:

• Длина кабеля. Установка дросселя обязательна, если расстояние от частотного преобразователя до двигателя превышает 30 метров. При меньшей длине его применение также оправдано для повышения надёжности системы.


• Совместимость. Модель подходит для преобразователей частоты с выходной мощностью до 18,5 кВт. При выборе убедитесь, что номинальный ток дросселя соответствует току двигателя.


• Монтаж. Устройство имеет компактные размеры (155×145×130 мм) и вес 6,5 кг, что позволяет размещать его в стандартных электрощитах. Крепление осуществляется на DIN-рейку или монтажную панель.


• Ограничения. Дроссель не защищает от коротких замыканий и перегрузок — эту функцию выполняет автоматический выключатель. Он не заменяет входной фильтр и не влияет на качество питающей сети.

На что обратить внимание при выборе

При подборе выходного дросселя критичны два параметра: мощность двигателя и тип преобразователя. Модель ESQ OCL-SN-018 рассчитана на 18,5 кВт — это значение должно совпадать или быть близким к мощности вашего электродвигателя. Использование дросселя с заведомо меньшей мощностью приведёт к его перегреву и выходу из строя. Также проверьте, что частотный преобразователь поддерживает работу с внешним выходным дросселем (большинство современных моделей это допускают). Установка устройства не требует специальных настроек — достаточно подключить его последовательно в цепь между инвертором и двигателем, соблюдая полярность и сечение проводов согласно паспорту.
