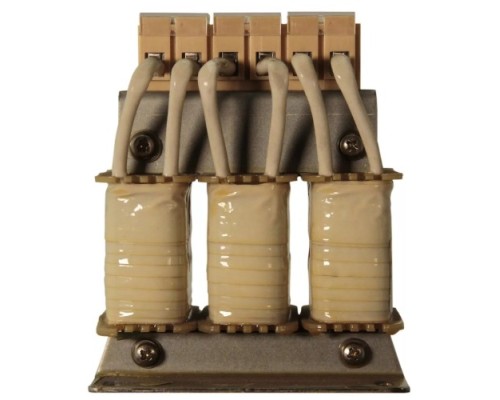

Дроссель ESQ OCL-SN-5d5 выходной 5,5 кВт 08.04.000839

Назначение и сфера применения

Выходной дроссель ESQ OCL-SN-5d5 мощностью 5,5 кВт предназначен для установки между преобразователем частоты и асинхронным электродвигателем. Основная задача этого компонента — защита обмоток двигателя от импульсных перенапряжений, вызванных широтно-импульсной модуляцией (ШИМ) частотного преобразователя. Модель особенно актуальна в системах, где длина кабеля от инвертора до мотора превышает 30 метров, а также при работе с двигателями, чувствительными к высокочастотным помехам.

Практическая польза и сильные стороны

Установка дросселя ESQ OCL-SN-5d5 решает несколько ключевых проблем:

• Снижение нагрева и шума двигателя. Дроссель ограничивает высокочастотные составляющие тока, что уменьшает дополнительные потери в стали и меди, а также снижает акустический шум, издаваемый обмотками при работе от ШИМ.


• Защита изоляции. Устройство сглаживает фронты импульсов напряжения (снижает скорость нарастания напряжения DU/DT). Это предотвращает пробой межвитковой изоляции в двигателе, особенно актуально для старых или длинных кабельных линий.


• Подавление помех. Дроссель уменьшает токи утечки через паразитные емкости кабеля, а также снижает уровень радиочастотных помех, которые могут влиять на работу соседнего оборудования.


• Сглаживание формы тока. Выходной ток становится более синусоидальным, что улучшает коммутацию в инверторе и снижает нагрузку на силовые ключи преобразователя частоты.

Технические особенности и ограничения

Модель ESQ OCL-SN-5d5 рассчитана на номинальную мощность 5,5 кВт. Важно учитывать, что дроссель предназначен для работы с трехфазными асинхронными двигателями, подключаемыми к частотному преобразователю. Устройство не является фильтром гармоник со стороны сети — это выходной компонент. При выборе необходимо убедиться, что номинальный ток дросселя соответствует току двигателя, а не только его мощности, так как разные типы нагрузок (насосы, вентиляторы, конвейеры) имеют разные пусковые токи.

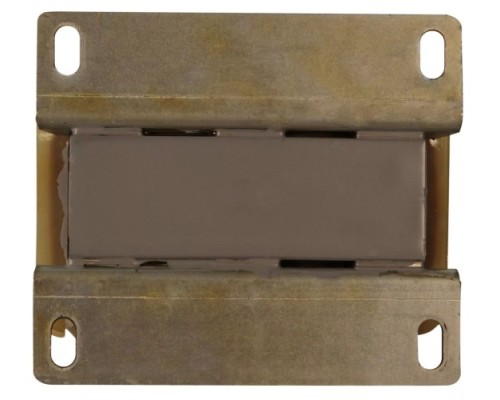

Габариты устройства: ширина 115 мм, высота 135 мм, глубина 95 мм, вес 4,50 кг. Это компактный корпус, который подходит для монтажа в стандартных электрощитах. Однако перед установкой стоит проверить наличие свободного пространства для естественного охлаждения — дроссель может нагреваться при длительной работе на номинальной нагрузке.

Что важно знать при выборе

• Длина кабеля. Дроссель обязателен, если кабель от преобразователя до двигателя длиннее 30 метров. При меньшей длине установка опциональна, но рекомендуется для повышения надежности системы.


• Тип нагрузки. Модель подходит для стандартных промышленных двигателей. Для высокоскоростных или специальных моторов (например, с постоянными магнитами) может потребоваться уточнение параметров у производителя.


• Совместимость с инвертором. Дроссель не имеет специфических требований к бренду преобразователя частоты, но необходимо, чтобы номинальное напряжение и частота соответствовали параметрам системы (обычно 380-480 В, 50/60 Гц).
