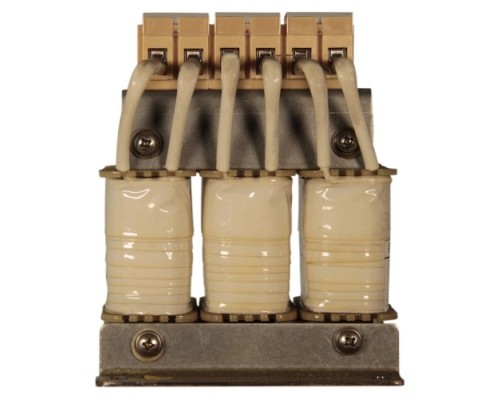

Дроссель ESQ ACL-SN-1d5 входной 1,5 кВт

Назначение и область применения

Дроссель ESQ ACL-SN-1d5 входной мощностью 1,5 кВт (артикул 08.06.000994) — это пассивный фильтр, устанавливаемый на входе преобразователя частоты (частотного привода). Его основная задача — защита как самого преобразователя, так и питающей сети от взаимных помех, вызванных работой силового оборудования. Модель рассчитана на подключение к однофазной или трехфазной сети и предназначена для двигателей соответствующей мощности.

Ключевые функции и практическая польза

Установка дросселя решает несколько практических задач, напрямую влияющих на стабильность работы оборудования и его ресурс:

• Подавление высших гармоник. Преобразователи частоты генерируют в сеть гармонические искажения, которые могут вызывать перегрев трансформаторов, ложные срабатывания автоматики и повышенный нагрев кабелей. Дроссель сглаживает эти искажения, снижая токи утечки и уровень радиочастотных помех.


• Защита двигателя от перенапряжений. При длине кабеля от преобразователя до двигателя более 30 метров возникает эффект отражения волны, что приводит к резким скачкам напряжения (высокое DU/DT). Дроссель ограничивает скорость нарастания напряжения, предотвращая пробой изоляции обмоток и продлевая срок службы электродвигателя.


• Снижение шума и нагрева. За счет фильтрации высокочастотных составляющих уменьшаются акустический шум от двигателя (свист, гул) и его дополнительный нагрев, вызванный вихревыми токами в сердечнике.

Конструктивные особенности и ограничения

Дроссель выполнен в компактном корпусе, что упрощает его монтаж в шкафу управления. Габариты упаковки: 95×135×115 мм, вес — 3 кг. При выборе места установки учитывайте, что дроссель может нагреваться в процессе работы — необходимо обеспечить естественную вентиляцию вокруг него. Модель не имеет встроенных клемм для дополнительных опций или систем охлаждения — это пассивный компонент, требующий только подключения силовых проводов.

На что обратить внимание при выборе

Мощность дросселя (1,5 кВт) строго соответствует номиналу подключаемого двигателя. Использование дросселя с двигателем меньшей мощности возможно, но снижает эффективность фильтрации. При подключении к двигателю большей мощности дроссель может перегреваться и выйти из строя. Также важно учитывать, что дроссель предназначен для установки на входе преобразователя, а не на выходе — для выходных цепей требуется другая модель (например, моторный дроссель).
