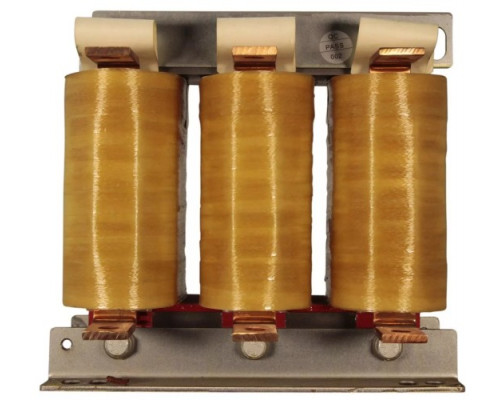

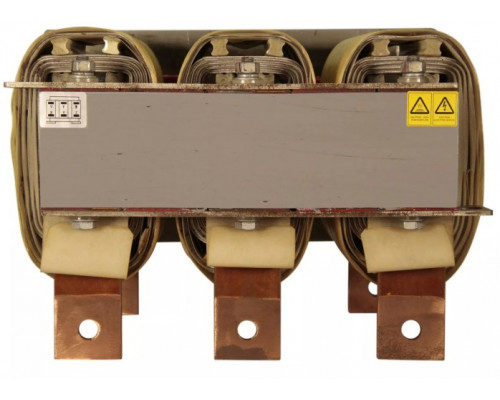

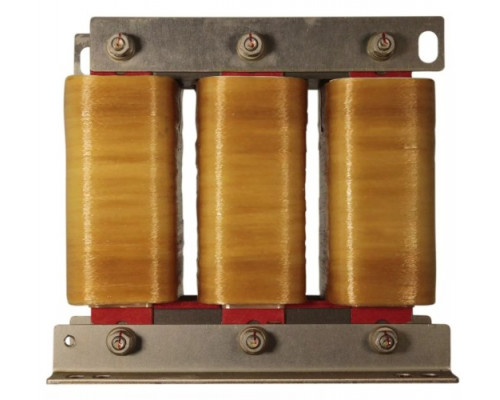

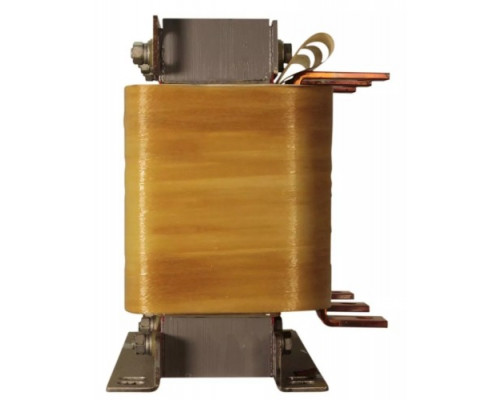

Дроссель ESQ OCL-SN-250 выходной 250 кВт 08.04.000857

Назначение и область применения

Выходной дроссель ESQ OCL-SN-250 (артикул 08.04.000857) предназначен для установки между преобразователем частоты и асинхронным электродвигателем мощностью до 250 кВт. Основная задача этого устройства — защита обмоток двигателя от перенапряжений и токовых перегрузок, возникающих при работе частотного привода. Модель рассчитана на промышленное применение в системах, где требуется надежная фильтрация выходного сигнала инвертора.

Ключевые технические особенности

Дроссель рассчитан на номинальную мощность 250 кВт, что соответствует работе с мощными электродвигателями в тяжелых условиях эксплуатации. Устройство эффективно снижает скорость нарастания напряжения (du/dt) на выходе преобразователя частоты. Это особенно важно при использовании широтно-импульсной модуляции (ШИМ), так как высокие значения du/dt могут вызывать пробой изоляции обмоток и преждевременный выход двигателя из строя.

Помимо защиты изоляции, дроссель выполняет следующие функции:

• Сглаживание формы выходного тока и напряжения, что снижает акустический шум и вибрацию двигателя.


• Уменьшение нагрева электродвигателя за счет подавления высокочастотных составляющих.


• Снижение токов утечки на землю, вызванных паразитными емкостями длинных кабельных линий.


• Ослабление радиочастотных помех, излучаемых силовыми кабелями.

Практические рекомендации по установке

Применение выходного дросселя обязательно, если длина кабеля от частотного преобразователя до электродвигателя превышает 30 метров. В таких условиях без дросселя возрастает риск отражения волн напряжения, что приводит к перенапряжениям на клеммах двигателя. Модель ESQ OCL-SN-250 компенсирует этот эффект, обеспечивая стабильную работу системы даже на длинных линиях связи.

Устройство имеет компактные габариты для своей мощности: ширина 295 мм, высота 255 мм, глубина 230 мм. Вес составляет 47,50 кг, что требует надежного крепления на монтажной панели или в шкафу управления. При монтаже важно обеспечить достаточный зазор для естественного охлаждения, так как дроссель нагревается в процессе работы.

Ограничения и важные замечания

Дроссель рассчитан исключительно на работу в выходной цепи преобразователя частоты. Не допускается его установка на входе или в цепи постоянного тока. Устройство не является универсальным — его параметры подобраны под нагрузку 250 кВт, поэтому использование с двигателями меньшей мощности может быть неэффективным, а с большей — привести к перегрузке и выходу из строя. Перед установкой необходимо проверить соответствие номинального тока дросселя току нагрузки.

Модель не предназначена для работы во взрывоопасных средах или при повышенной влажности без дополнительной защиты. При выборе места установки следует учитывать, что дроссель может создавать магнитное поле, способное влиять на чувствительное электронное оборудование.
