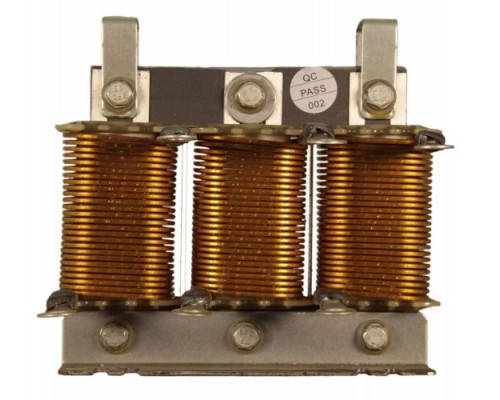

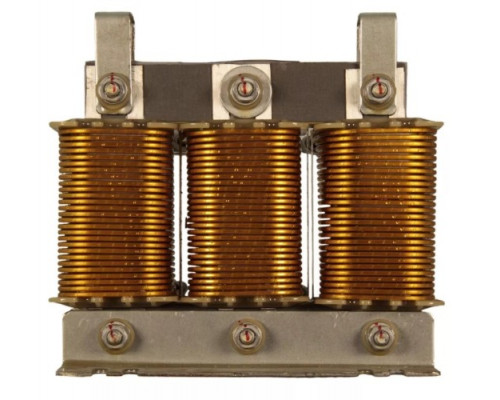

Дроссель ESQ ACL-SN-075 входной 75 кВт 08.04.000826

Назначение и область применения

Дроссель ESQ ACL-SN-075 входной мощностью 75 кВт предназначен для установки на входе преобразователя частоты. Его основная задача — защита как самого частотного преобразователя, так и питающей сети от искажений, вызванных работой мощного электропривода. Модель рассчитана на подключение двигателей или систем с номинальной мощностью до 75 кВт и является обязательным элементом при организации надежного электропитания промышленного оборудования.

Ключевые технические особенности

Дроссель работает с входным напряжением и током, соответствующими нагрузке 75 кВт. Основные параметры, на которые стоит обратить внимание при выборе:

• Мощность 75 кВт — указывает на максимальную нагрузку, для которой дроссель обеспечивает эффективное подавление гармоник. Подходит для двигателей и систем с аналогичной мощностью.


• Производитель ESQ — гарантирует соответствие заявленным характеристикам и стабильную работу в условиях промышленных нагрузок.


• Вес 13 кг и габариты 190x230x250 мм — компактный корпус для своей мощности, что упрощает монтаж в шкафу управления или на DIN-рейку.

Практическая польза от установки

Использование входного дросселя ESQ ACL-SN-075 решает несколько практических задач:

• Снижение токов утечки и помех — дроссель уменьшает высшие гармоники, которые возникают из-за работы импульсного преобразователя частоты. Это снижает уровень радиочастотных помех и защищает другое оборудование в сети от сбоев.


• Защита двигателя от перенапряжений — сглаживание формы тока и напряжения на входе преобразователя уменьшает скорость нарастания напряжения (du/dt), что особенно важно для длинных кабельных линий. Если длина кабеля от частотника до двигателя превышает 30 метров, установка дросселя становится обязательной для предотвращения пробоя изоляции обмоток.


• Уменьшение нагрева и шума — фильтрация высших гармоник снижает потери в меди и стали двигателя, что уменьшает его нагрев и акустический шум при работе.

Особенности эксплуатации

При выборе и монтаже модели ACL-SN-075 важно учитывать следующие моменты:

• Дроссель устанавливается строго на входе преобразователя частоты, перед выпрямителем. Не путайте с выходным дросселем, который ставится после инвертора.


• Для эффективной работы необходимо, чтобы номинальный ток дросселя соответствовал току нагрузки. Модель рассчитана на 75 кВт, но при выборе ориентируйтесь на фактический потребляемый ток вашего оборудования.


• Упаковка и вес (13 кг) предполагают стационарный монтаж — дроссель не предназначен для переноски или частой перестановки.

Ограничения и рекомендации

Дроссель ESQ ACL-SN-075 не является универсальным устройством. Он не защищает от коротких замыканий или перегрузок — для этого требуются автоматические выключатели и тепловые реле. Также он не компенсирует реактивную мощность в полном объеме, а лишь снижает уровень гармонических искажений. Для максимальной эффективности рекомендуется использовать его в паре с выходным дросселем и сетевым фильтром, особенно при работе с длинными кабелями или чувствительным оборудованием.
