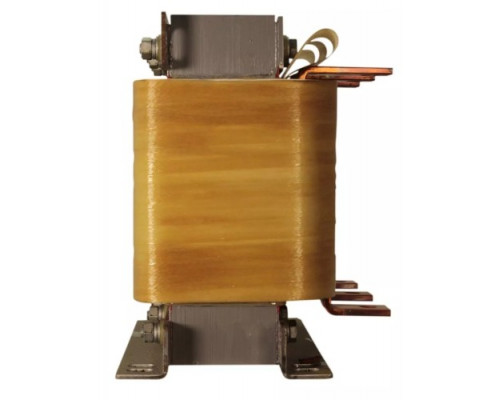

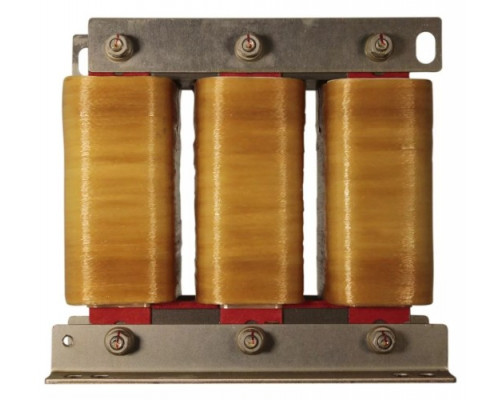

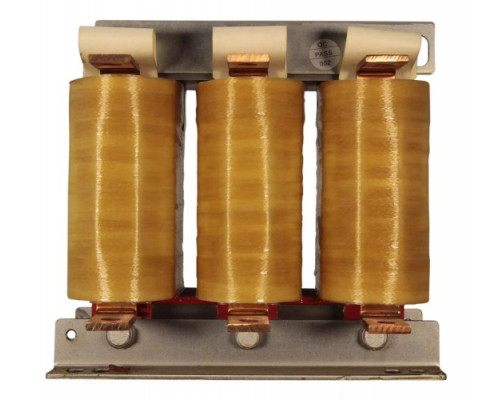

Дроссель ESQ ACL-SN-160 входной 160 кВт

Назначение и область применения

Дроссель ESQ ACL-SN-160 входной мощностью 160 кВт (артикул 08.04.000830) — это пассивный фильтр, устанавливаемый на входе преобразователя частоты. Его основная задача — защита как самого частотного привода, так и питающей сети от высокочастотных помех и искажений, возникающих при работе силовых ключей инвертора. Модель рассчитана на подключение к трёхфазной сети и предназначена для использования с электродвигателями соответствующей мощности.

Ключевые функции и практическая польза

При работе частотного преобразователя формируется широтно-импульсная модуляция (ШИМ), которая создаёт резкие перепады напряжения (высокое значение DU/DT). Это негативно влияет на изоляцию обмоток двигателя, особенно при длинных кабельных линиях. Дроссель ESQ ACL-SN-160 решает несколько задач одновременно:

• Снижение скорости нарастания напряжения (DU/DT) — сглаживание фронтов импульсов уменьшает электрическую нагрузку на изоляцию двигателя, что напрямую продлевает его ресурс. Особенно актуально для двигателей с низким классом изоляции или при работе на высоких частотах ШИМ.


• Уменьшение токов утечки — подавление высших гармоник тока снижает паразитные утечки через ёмкость кабеля и обмоток, что повышает безопасность и снижает риск ложных срабатываний защитной автоматики.


• Снижение уровня радиочастотных помех (RFI) — дроссель выступает в роли фильтра, уменьшая электромагнитное излучение, которое может влиять на работу чувствительного оборудования (датчики, системы управления).


• Уменьшение нагрева и шума двигателя — сглаживание формы тока и напряжения снижает потери в стали и меди, что уменьшает тепловыделение и акустический шум от магнитных вибраций.

Особенности конструкции и эксплуатации

Модель ACL-SN-160 выполнена в компактном корпусе с габаритами 195x240x250 мм и весом 21,5 кг. Это типичный входной дроссель с воздушным охлаждением, не требующий дополнительного принудительного обдува при соблюдении условий эксплуатации. Установка рекомендуется в сухих, вентилируемых помещениях с нормальной температурой окружающей среды.

Важное ограничение: дроссель обязателен к применению, если длина кабеля между преобразователем частоты и электродвигателем превышает 30 метров. При меньших расстояниях его установка опциональна, но желательна для улучшения качества работы привода и снижения помех. Модель не является универсальной — она рассчитана на мощность 160 кВт, поэтому подбор должен производиться строго по номиналу двигателя или преобразователя.

На что обратить внимание при выборе

• Совместимость по мощности — дроссель рассчитан на нагрузку до 160 кВт. Использование с двигателем меньшей мощности допустимо, но может снизить эффективность фильтрации из-за несоответствия индуктивности.


• Тип подключения — это входной дроссель, устанавливается между питающей сетью и входом частотного преобразователя. Для защиты самого преобразователя от перенапряжений со стороны сети также может потребоваться сетевой дроссель, но данная модель выполняет функцию фильтрации помех, генерируемых преобразователем.


• Условия эксплуатации — корпус не герметичен, поэтому не допускается установка в условиях повышенной влажности, запылённости или агрессивной среды. Необходимо обеспечить свободный доступ воздуха для естественного охлаждения.


• Комплектация — в поставку входит только сам дроссель. Крепёжные элементы, клеммы и кабель приобретаются отдельно. Уточните способ монтажа (на DIN-рейку или на панель) перед установкой.
