Назначение и область применения
Дроссель ESQ ACL-SN-315 входной мощностью 315 кВт (артикул 08.04.000836) предназначен для установки на входе преобразователя частоты. Его основная задача — защита как самого частотного привода, так и питающей сети от высокочастотных помех, возникающих при работе силовых ключей инвертора. Модель рассчитана на промышленное оборудование с соответствующим уровнем потребляемой мощности и обеспечивает стабильную работу электропривода в условиях интенсивной эксплуатации.
Ключевые технические особенности и их практическая ценность
Мощность 315 кВт определяет совместимость дросселя с мощными асинхронными и синхронными двигателями, насосами, компрессорами, конвейерами и другим тяжелым оборудованием. Устройство выполняет несколько критически важных функций:
- Снижение токов утечки и помех. Дроссель подавляет высшие гармоники, возникающие при широтно-импульсной модуляции (ШИМ). Это уменьшает токи утечки на корпус и снижает уровень радиочастотных помех, что особенно важно при наличии чувствительной электроники рядом с приводом.
- Защита изоляции двигателя. Устройство ограничивает скорость нарастания напряжения (du/dt) на выходе преобразователя. Это предотвращает пробой межвитковой изоляции обмоток двигателя, вызванный крутыми фронтами импульсов ШИМ, и продлевает ресурс мотора.
- Сглаживание формы тока и напряжения. Дроссель выравнивает импульсный сигнал, снижая нагрев обмоток двигателя и уменьшая акустический шум (свист) при работе на низких частотах.
Условия применения и ограничения
Модель ACL-SN-315 рекомендуется к обязательной установке, если длина кабеля между преобразователем частоты и электродвигателем превышает 30 метров. В таких условиях без дросселя резко возрастает риск повреждения изоляции из-за отраженных волн и перенапряжений. Устройство также необходимо при питании привода от сети с искаженной формой напряжения или при наличии мощных нелинейных нагрузок на одной линии.
Важно учитывать, что дроссель является входным — он устанавливается на стороне питающей сети перед преобразователем частоты, а не на выходе. Это принципиально для схемы подключения. Габариты устройства (250×300×290 мм) и масса 57 кг требуют надежного крепления в шкафу управления или на монтажной панели, а также учета веса при проектировании несущих конструкций.
Конструктивные особенности

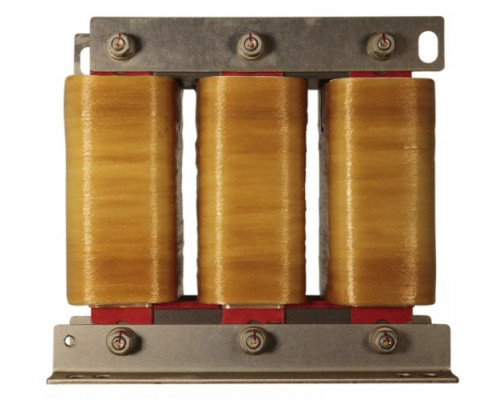

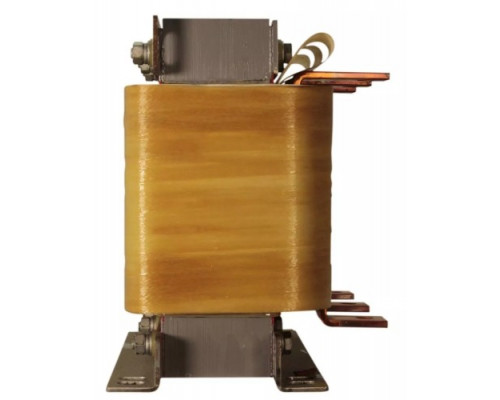

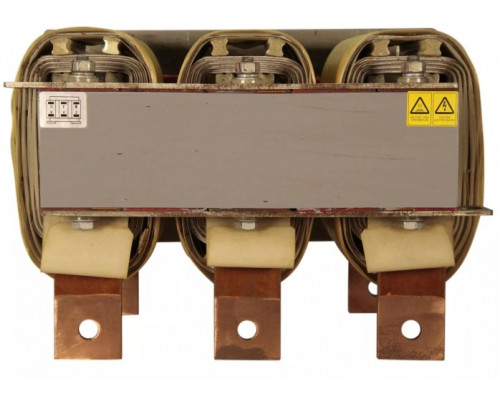

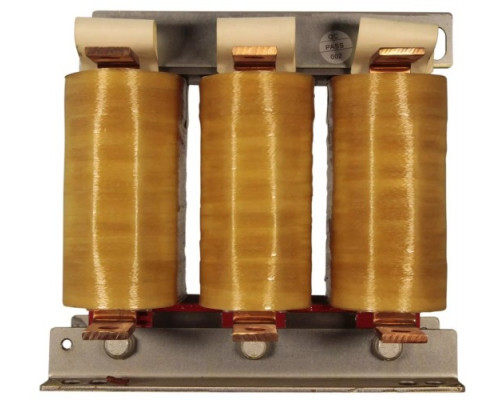

Дроссель ESQ ACL-SN-315 выполнен на шихтованном магнитопроводе из электротехнической стали с медной обмоткой, что обеспечивает низкое активное сопротивление и минимальные потери энергии. Корпус устройства имеет степень защиты, достаточную для установки внутри сухих и отапливаемых помещений. При монтаже необходимо обеспечить свободный доступ воздуха для естественного охлаждения — принудительная вентиляция не предусмотрена, поэтому перегрев при длительной работе на предельных токах исключается только при соблюдении условий эксплуатации.
При выборе данной модели обращайте внимание на соответствие номинального тока дросселя току преобразователя частоты и двигателя. Установка дросселя завышенной или заниженной мощности снизит эффективность фильтрации или приведет к перегрузке устройства.
Характеристики
Габариты и вес
