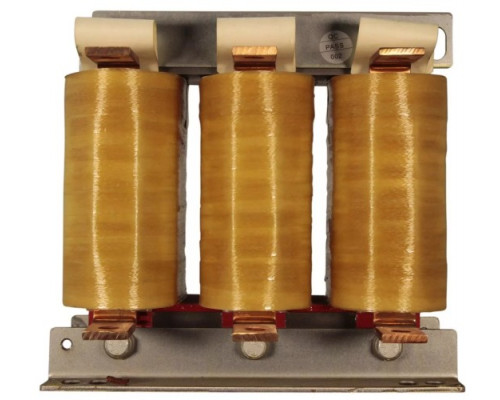

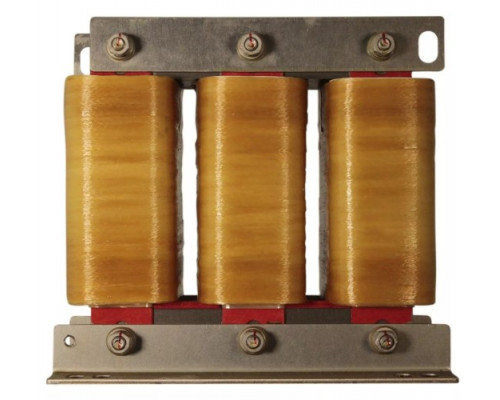

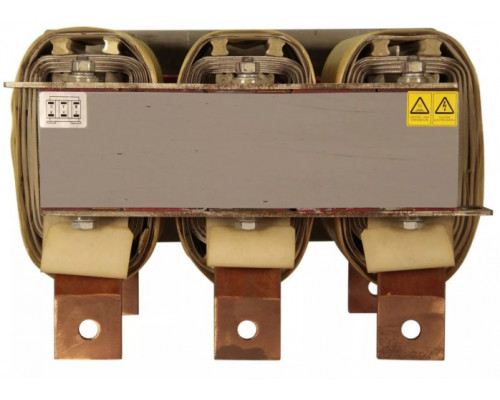

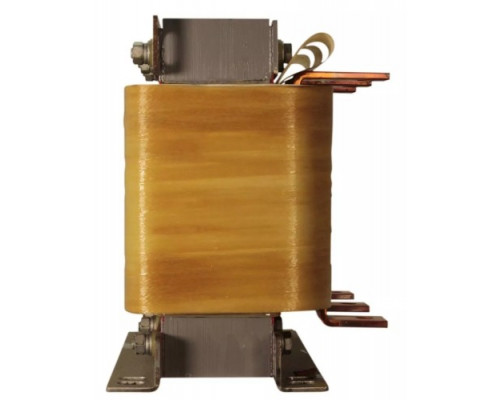

Дроссель ESQ ACL-SN-450 входной 450 кВт

Назначение и область применения входного дросселя ESQ ACL-SN-450

Дроссель ESQ ACL-SN-450 мощностью 450 кВт (артикул 08.06.000901) — это входное устройство, устанавливаемое между питающей сетью и преобразователем частоты. Его основная задача — защита как самого частотного преобразователя, так и подключенного к нему электродвигателя от негативного влияния высших гармоник и импульсных помех. Модель рассчитана на работу в промышленных системах электропривода с мощностью до 450 кВт и предназначена для использования в сетях с нестабильным напряжением или при наличии мощных нелинейных нагрузок.

Практические возможности и технические преимущества

Применение данного дросселя решает несколько ключевых задач:

• Снижение тепловых потерь и шума двигателя — за счет фильтрации высших гармоник уменьшается нагрев обмоток и механический шум, что особенно важно при длительной работе на высоких скоростях.


• Уменьшение токов утечки и радиочастотных помех — дроссель подавляет высокочастотные составляющие, снижая уровень электромагнитных помех, которые могут влиять на чувствительное оборудование.


• Защита изоляции двигателя — сглаживание формы выходного тока и напряжения и ограничение скорости нарастания напряжения (du/dt) предотвращает пробой изоляции обмоток, особенно при использовании широтно-импульсной модуляции (ШИМ) в преобразователе частоты.


• Увеличение срока службы кабеля и двигателя — снижение перенапряжений и высокочастотных колебаний продлевает ресурс как силового кабеля, так и самого электродвигателя.

Особенности подключения и эксплуатации

Дроссель ESQ ACL-SN-450 рекомендуется устанавливать в цепи питания преобразователя частоты. Ключевое условие применения — длина кабеля между преобразователем и двигателем превышает 30 метров. В таких случаях без входного дросселя возрастает риск повреждения изоляции из-за отраженных волн и перенапряжений. Модель рассчитана на номинальную мощность 450 кВт, что соответствует конкретному типу нагрузки, поэтому при выборе важно убедиться в соответствии мощности дросселя и подключаемого оборудования.

Устройство поставляется в компактном корпусе с габаритами 290x270x320 мм и массой 70 кг, что требует учета при монтаже в шкафу или на DIN-рейку. Вес указывает на использование качественных магнитных материалов, обеспечивающих стабильную работу при высоких токах.

На что обратить внимание при выборе

• Совместимость по мощности — дроссель рассчитан на 450 кВт, что должно строго соответствовать мощности преобразователя частоты и двигателя. Использование на меньшую нагрузку возможно, но снижает эффективность фильтрации.


• Условия эксплуатации — устройство предназначено для промышленного применения, поэтому необходимо учитывать температурный режим и наличие вентиляции в месте установки.


• Длина кабельной линии — обязательное применение при длине кабеля более 30 метров, но также рекомендуется для линий любой длины при высоких требованиях к качеству питания.


• Габариты и монтаж — масса 70 кг требует надежного крепления, а размеры — достаточного пространства в шкафу для обеспечения доступа к клеммам.

Дроссель ESQ ACL-SN-450 — это специализированное устройство для защиты силового оборудования в системах с частотным регулированием. Его применение оправдано в условиях, где требуется снижение электромагнитных помех, защита изоляции и увеличение надежности работы электропривода.
