Назначение и область применения
Дроссель ESQ OCL-SN-011 выходной мощностью 11 кВт предназначен для установки между преобразователем частоты (частотным инвертором) и электродвигателем. Его основная задача — фильтрация и сглаживание выходного сигнала частотного преобразователя, что критически важно для надежной работы асинхронных двигателей в условиях частотного регулирования. Модель рассчитана на двигатели с номинальной мощностью до 11 кВт и применяется в промышленном оборудовании, насосных станциях, вентиляционных системах, конвейерах и станках.
Ключевые технические решения и их практическая польза
Дроссель решает три основные проблемы, возникающие при работе частотного привода:
- Защита изоляции двигателя от пробоя. При широтно-импульсной модуляции (ШИМ) на выходе преобразователя возникают высокочастотные импульсы с крутым фронтом нарастания напряжения (du/dt). Дроссель ESQ OCL-SN-011 эффективно снижает скорость нарастания напряжения, предотвращая преждевременное старение и пробой изоляции обмоток двигателя. Это особенно актуально для двигателей с низким классом изоляции или при работе на высоких частотах ШИМ.
- Подавление электромагнитных помех и токов утечки. Высшие гармоники, генерируемые инвертором, создают паразитные токи утечки через емкость кабеля и обмоток, а также вызывают радиочастотные помехи. Дроссель сглаживает форму тока и напряжения, значительно снижая уровень помех и токов утечки, что повышает электромагнитную совместимость оборудования и уменьшает риск ложных срабатываний защитной автоматики.
- Снижение шума и нагрева двигателя. Высокочастотные составляющие в питающем напряжении вызывают вибрацию магнитопровода и дополнительный нагрев двигателя. Фильтрация сигнала дросселем делает работу двигателя тише и снижает его тепловую нагрузку, что особенно важно при длительной непрерывной эксплуатации.
Особенности применения и ограничения
Установка выходного дросселя ESQ OCL-SN-011 настоятельно рекомендуется в следующих случаях:
- Если длина кабеля между частотным преобразователем и электродвигателем превышает 30 метров. Длинный кабель увеличивает емкостную связь и усиливает негативное влияние ШИМ.
- При работе с двигателями, имеющими пониженный класс изоляции (например, старые модели или двигатели с алюминиевыми обмотками).
- При наличии в одной электрической сети нескольких частотных приводов или чувствительного к помехам оборудования.
Дроссель рассчитан на номинальную мощность 11 кВт и должен подбираться строго под мощность подключаемого двигателя. Использование дросселя с завышенной или заниженной мощностью может снизить эффективность фильтрации или привести к перегрузке самого дросселя.
Конструктивные особенности и монтаж

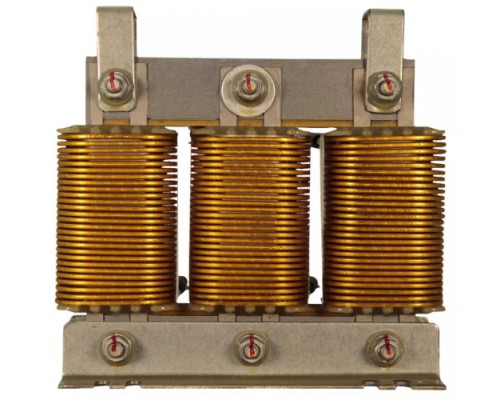

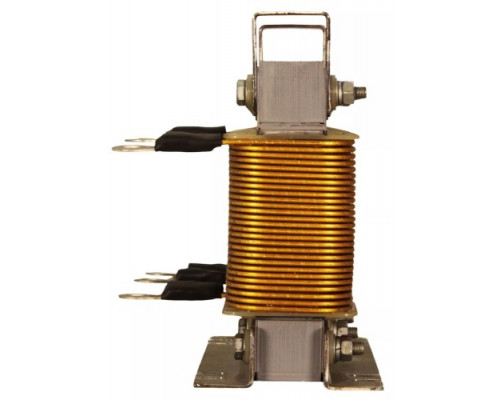

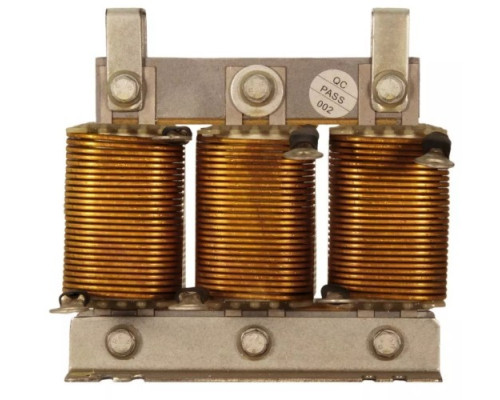

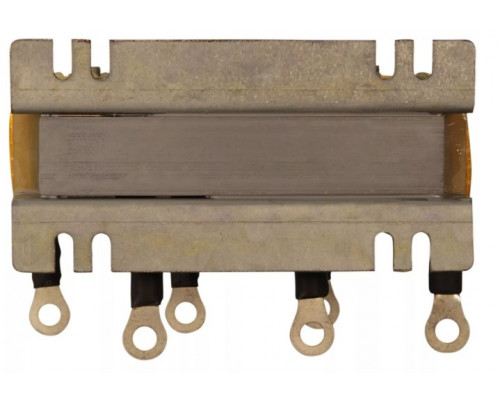

Модель ESQ OCL-SN-011 имеет компактные габариты: ширина 155 мм, высота 145 мм, глубина 130 мм, при весе 5,50 кг. Такие размеры позволяют размещать дроссель непосредственно в шкафу управления рядом с частотным преобразователем. Устройство не требует дополнительного охлаждения, однако при установке следует обеспечить естественную циркуляцию воздуха вокруг корпуса для отвода тепла, выделяемого при работе. Подключение производится последовательно в разрыв силового кабеля между инвертором и двигателем.
Характеристики
Габариты и вес
