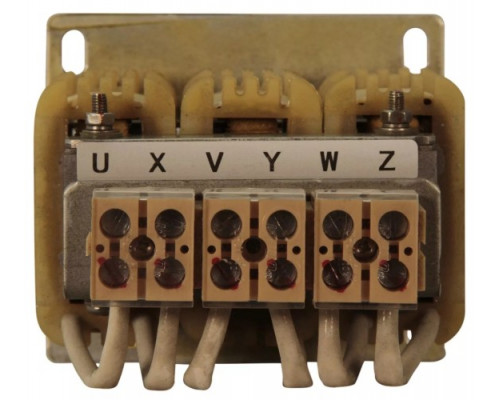

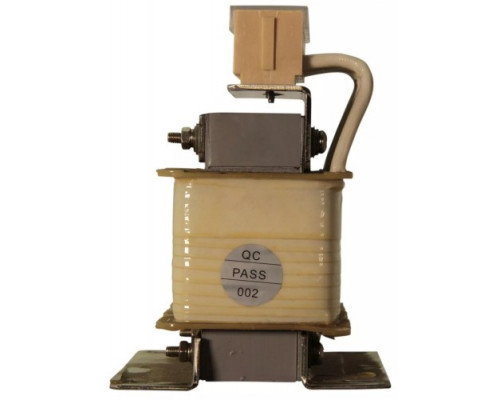

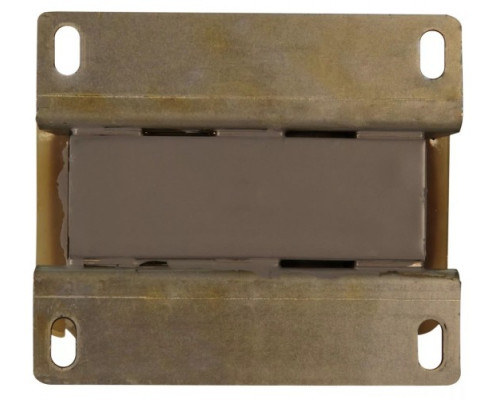

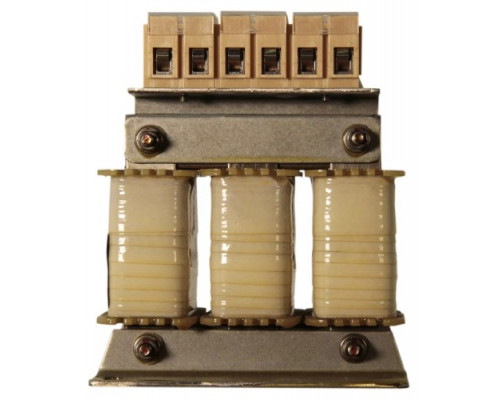

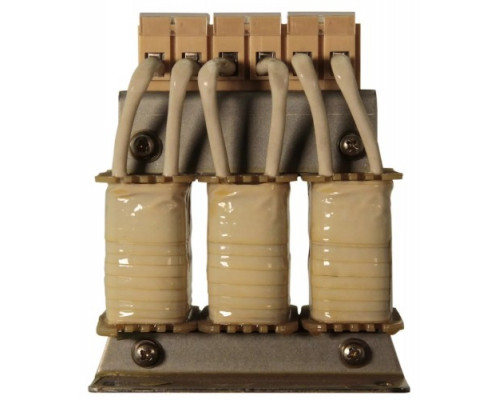

Дроссель ESQ OCL-SN-1d5 выходной 1,5 кВт 08.06.000995

Назначение и сфера применения

Дроссель ESQ OCL-SN-1d5 выходной мощностью 1,5 кВт (артикул 08.06.000995) — это компонент, устанавливаемый между преобразователем частоты и электродвигателем. Его основная задача — защита обмоток мотора от импульсных перенапряжений и высокочастотных помех, возникающих при работе частотного регулятора. Модель рассчитана на двигатели с номинальной мощностью до 1,5 кВт и применяется в промышленных и бытовых системах электропривода: насосах, вентиляторах, конвейерах, станках и другом оборудовании с регулируемой скоростью вращения.

Практическая польза от установки

Использование выходного дросселя ESQ OCL-SN-1d5 решает несколько задач, критичных для долговечности двигателя и качества работы системы:

• Снижение нагрева и шума двигателя. Дроссель сглаживает высокочастотные составляющие тока, что уменьшает дополнительные потери в обмотках и снижает акустический шум, вызванный широтно-импульсной модуляцией (ШИМ).


• Защита изоляции от пробоя. При ШИМ-управлении на выходе частотника возникают крутые фронты напряжения (высокое DU/DT). Без дросселя эти импульсы могут повредить изоляцию обмоток, особенно на длинных кабелях. Модель OCL-SN-1d5 ограничивает скорость нарастания напряжения, продлевая срок службы двигателя.


• Уменьшение токов утечки и помех. Дроссель подавляет высшие гармоники, снижая токи утечки через паразитные емкости кабеля и обмоток. Это также уменьшает уровень радиочастотных помех, что важно для работы чувствительного оборудования рядом с приводом.


• Сглаживание формы тока и напряжения. Выходной сигнал становится более синусоидальным, что улучшает работу двигателя на низких оборотах и снижает вибрации.

Когда установка обязательна

Дроссель ESQ OCL-SN-1d5 особенно рекомендуется, если длина кабеля между частотным преобразователем и двигателем превышает 30 метров. В таких условиях паразитная емкость кабеля усиливает негативное воздействие ШИМ, и без дросселя риск выхода двигателя из строя значительно возрастает. Также модель полезна при работе с двигателями, имеющими слабую изоляцию (например, старые модели или моторы с низким классом защиты), или в системах, где критичны низкий уровень шума и помех.

Конструктивные особенности и ограничения

Дроссель выполнен в компактном корпусе для установки в электрощит или на DIN-рейку. Параметры упаковки (ширина 115 мм, высота 135 мм, глубина 95 мм) дают представление о габаритах самого устройства — оно занимает минимум места. Вес 3,50 кг указывает на наличие качественного магнитопровода, обеспечивающего стабильные характеристики при номинальной нагрузке.

Модель OCL-SN-1d5 рассчитана исключительно на выходную цепь частотного преобразователя. Она не предназначена для установки на входе (сетевой дроссель) или в цепи постоянного тока. При выборе убедитесь, что мощность вашего двигателя не превышает 1,5 кВт, и что частотник поддерживает подключение внешнего выходного дросселя (большинство современных моделей совместимы, но стоит проверить документацию).

На что обратить внимание при подборе

• Соответствие мощности. Дроссель рассчитан на двигатель до 1,5 кВт. Использование с более мощным мотором приведет к перегреву и выходу из строя.


• Тип нагрузки. Модель оптимизирована для стандартных асинхронных двигателей с короткозамкнутым ротором. Для специфических нагрузок (серводвигатели, синхронные моторы) уточните совместимость.


• Условия эксплуатации. Дроссель предназначен для работы в сухих, вентилируемых помещениях с температурой окружающей среды от -10 до +40°C. При установке в пыльных или влажных условиях требуется дополнительная защита корпуса.


• Комплектация. В поставку входит только сам дроссель. Крепежные элементы, кабельные наконечники или инструкция могут отсутствовать — уточните у поставщика.

Таким образом, ESQ OCL-SN-1d5 — это специализированный компонент для повышения надежности и снижения помех в системах частотного регулирования. Его установка оправдана при длинных кабельных линиях, работе на низких частотах или необходимости продлить ресурс двигателя.
