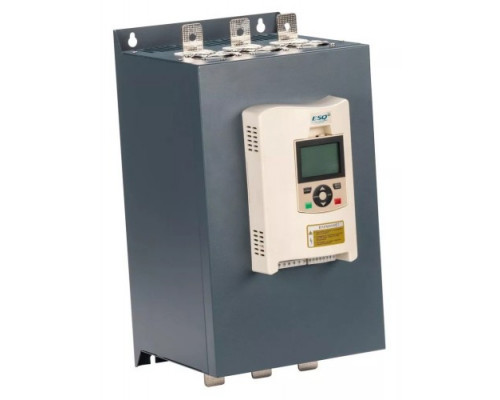

Устройство плавного пуска ESQ GS9-132 (264А, 380В, 132кВт, со встроенным шунтирующим контактором)

Назначение и область применения

Устройство плавного пуска ESQ GS9-132 (артикул 08.05.001028) предназначено для управления запуском и остановкой трехфазных асинхронных электродвигателей с номинальной мощностью до 132 кВт при рабочем напряжении 400 В. Модель рассчитана на ток до 264 А и оснащена встроенным шунтирующим контактором, что позволяет минимизировать тепловыделение и энергопотери в установившемся режиме работы двигателя. Это решение подходит для промышленного оборудования с высокими пусковыми токами: насосов, вентиляторов, компрессоров, конвейеров, дробилок и других механизмов, где требуется снижение механических и электрических нагрузок при пуске.

Ключевые особенности и практические возможности

Основная задача УПП — ограничение пускового тока и плавное нарастание крутящего момента. Это снижает риск повреждения обмоток двигателя, ременных передач, редукторов и других элементов привода. Встроенный шунтирующий контактор после завершения пуска закорачивает тиристорные ключи, что исключает их нагрев в рабочем режиме и повышает общий КПД системы. Устройство обеспечивает полный набор защитных функций: от перегрузки по току, короткого замыкания, обрыва фаз, дисбаланса напряжения и перегрева радиатора. Это позволяет эксплуатировать оборудование в условиях нестабильной сети или при частых пусках без дополнительных внешних реле защиты.

Технические параметры и их практический смысл

Номинальный ток 264 А соответствует возможности подключения двигателей мощностью до 132 кВт в сетях 380–400 В. При выборе модели важно учитывать, что для двигателей с тяжелыми условиями пуска (высокая инерционность нагрузки, длительный разгон) может потребоваться запас по току — в таких случаях рекомендуется согласование параметров с производителем. Напряжение питания 400 В (380–415 В) типично для промышленных сетей, но при работе от генераторов или при значительных просадках напряжения возможны ограничения по пусковому моменту. Устройство не предназначено для частотного регулирования скорости — оно управляет только пуском и остановом.

Конструкция и установка

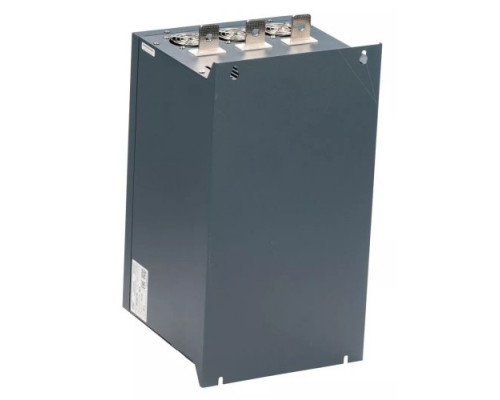

Корпус УПП имеет габариты 337×363×525 мм и массу 19 кг. Устройство монтируется на вертикальную поверхность (стену шкафа или панель) с обеспечением свободного доступа для охлаждения радиатора. Встроенный шунтирующий контактор уже включен в состав — это упрощает монтаж и сокращает количество внешних соединений. При подключении необходимо учитывать сечение силовых кабелей (рекомендуется не менее 95–120 мм² для меди) и соблюдать требования по заземлению. Устройство не имеет встроенного дисплея или панели управления — настройка параметров пуска (время разгона, начальное напряжение, токовая отсечка) выполняется через потенциометры или DIP-переключатели на лицевой панели, что требует доступа к корпусу.

Ограничения и рекомендации при выборе

Модель GS9-132 не поддерживает функцию торможения или реверса — для этих задач потребуется дополнительное оборудование. При выборе убедитесь, что тип нагрузки (насос, вентилятор или конвейер) соответствует возможностям УПП по пусковому моменту — для механизмов с высоким пусковым усилием (например, дробилки) может потребоваться модель с большим запасом по току. Устройство рассчитано на работу в условиях умеренного климата (температура окружающей среды от -10 до +40 °C), при более высоких температурах требуется снижение номинального тока или принудительное охлаждение. В комплект поставки входит только само устройство — внешний автоматический выключатель, контактор для реверса или фильтры помех приобретаются отдельно.
