Управление пуском мощных асинхронных двигателей

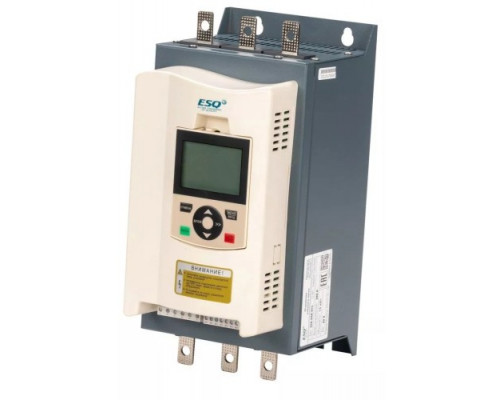

Устройство плавного пуска ESQ GS9-045 (артикул 08.05.001039) предназначено для управления трехфазными электродвигателями мощностью до 45 кВт при напряжении 380-400 В. Модель рассчитана на номинальный ток 90 А и оснащена встроенным шунтирующим контактором, что исключает необходимость покупки дополнительного внешнего байпаса. Это готовое к работе решение для промышленного оборудования, насосов, вентиляторов, компрессоров и конвейеров, где требуется снизить пусковые токи и механические удары при старте двигателя.
Практическое значение параметров
Номинальный ток 90 А и мощность 45 кВт — это рабочие характеристики для двигателей с соответствующими параметрами. Устройство рассчитано на стандартную промышленную сеть 380 В, но допускает работу при напряжении до 400 В. Встроенный шунтирующий контактор после завершения пуска замыкает силовые тиристоры, переводя двигатель в режим прямой работы от сети. Это снижает тепловыделение и продлевает срок службы силовых элементов УПП.
Защита и контроль в сложных условиях
Модель GS9-045 обеспечивает полный набор защитных функций, включая защиту от перегрузки, обрыва фаз, перекоса фаз, короткого замыкания и превышения тока. Это позволяет использовать устройство в условиях нестабильного электроснабжения или при работе с тяжелыми пусковыми режимами. Защита реализована на программном уровне с возможностью настройки порогов срабатывания под конкретный двигатель.
Интерфейсы для интеграции и удаленного управления
УПП оснащено входом для подключения пульта дистанционного управления, что позволяет вынести органы управления на удобное расстояние от силового шкафа. Релейный выход дает возможность сигнализировать о состоянии устройства или аварийных событиях на внешние системы автоматики. Аналоговый выход (обычно 0-10 В или 4-20 мА) может использоваться для передачи текущего тока или напряжения на контроллер. Интерфейс RS485 с поддержкой протокола Modbus обеспечивает интеграцию в системы диспетчеризации и сбора данных — это ключевая особенность для автоматизированных производств.
Конструктивные особенности и установка

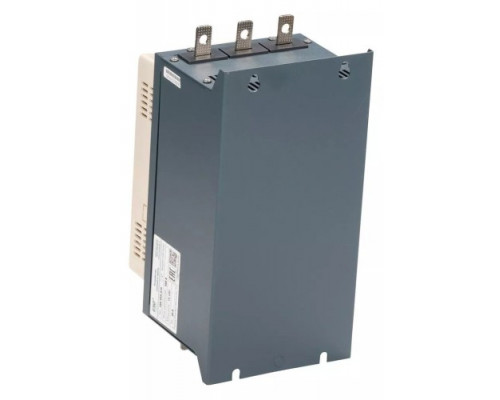

Устройство поставляется в компактном корпусе с габаритами 220x254x335 мм и весом 6,5 кг. При монтаже учитывайте необходимость свободного пространства для охлаждения — устройство выделяет тепло при работе, особенно в режиме пуска. Встроенный шунтирующий контактор снижает нагрев в рабочем режиме, но при проектировании шкафа управления предусмотрите вентиляцию или принудительное охлаждение при высокой плотности монтажа. Подключение силовых цепей выполняется через винтовые клеммы, рассчитанные на сечение провода до 50 мм² (рекомендуется уточнить по документации).
На что обратить внимание при выборе
Модель GS9-045 подходит для двигателей с номинальным током до 90 А. Если ваш двигатель имеет меньший ток, устройство все равно можно использовать, но настройки защиты потребуют калибровки под конкретный мотор. При работе с высокоинерционными нагрузками (например, центрифуги) убедитесь, что время разгона, задаваемое УПП, достаточное для плавного выхода на номинальные обороты. Встроенный шунтирующий контактор рассчитан на коммутацию номинального тока 90 А — это стандартное решение для большинства задач, но при необходимости частых пусков (более 10-15 в час) проверьте тепловой режим устройства в ваших условиях.
Характеристики
Габариты и вес
