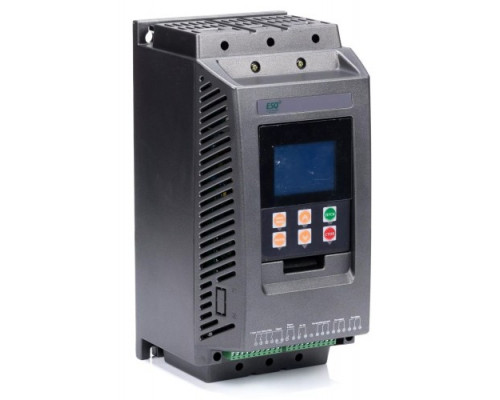

Устройство плавного пуска ESQ GS7-015 30А 380В 15кВт со встроенным шунтирующим контактором

Назначение и область применения

Устройство плавного пуска ESQ GS7-015 (артикул 08.05.000911) предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 15 кВт при напряжении 380–400 В. Модель рассчитана на номинальный ток 30 А. Основная задача УПП — обеспечить контролируемый разгон и остановку двигателя, исключая резкие пусковые броски тока и механические удары. Это устройство особенно востребовано в системах с высокими требованиями к плавности пуска: конвейерные линии, насосные станции, вентиляционные установки, компрессорное оборудование и другие механизмы, где резкий старт может привести к гидроударам, обрыву ремней или преждевременному износу редукторов.

Ключевые технические решения

В основе ESQ GS7-015 лежит микропроцессорное управление, которое позволяет точно регулировать напряжение на обмотках двигателя в процессе пуска. В отличие от простых моделей с фиксированными профилями разгона, данное устройство поддерживает гибкую настройку параметров пуска и останова под конкретный механизм. Важная особенность — наличие встроенного шунтирующего (байпасного) контактора. После завершения пуска контактор замыкается, шунтируя тиристорную часть УПП. Это снижает тепловыделение в корпусе устройства и увеличивает его ресурс, так как силовые ключи работают только в момент разгона и торможения.

Система защит и диагностики

Модель оснащена расширенным набором защит, которые охватывают практически все аварийные ситуации в питающей сети и цепи двигателя:

• Защита от потери фазы — контроль наличия всех трех фаз как до запуска, так и во время работы. При обрыве любой фазы устройство блокирует пуск или аварийно останавливает двигатель.


• Токовая защита — отдельные пороги срабатывания для режимов пуска и работы. Учитываются перегрузки по току, а также перегрузки по времени (например, затяжной пуск).


• Защита от перекоса фаз — отслеживает дисбаланс напряжений между фазами, что особенно важно при питании от слабой сети или длинных кабельных линиях.


• Тепловая защита — реализована по 6 уровням настройки нагрузки, что позволяет адаптировать защиту под конкретный тип двигателя и условия эксплуатации.


• Контроль напряжения — защита от пониженного и повышенного напряжения в сети, предотвращающая работу двигателя в недопустимых режимах.


• Защита от перегрева — встроенный датчик температуры отключает устройство при превышении допустимой температуры внутри корпуса.

Устройство запоминает три последние неисправности с указанием кода ошибки, что упрощает диагностику при сервисном обслуживании.

Управление и интерфейс

ESQ GS7-015 оснащен большим ЖК-дисплеем, на который выводятся текущие параметры работы: ток, напряжение, состояние контактора, код ошибки. Управление осуществляется через кнопки на передней панели. Интерфейс позволяет задавать:

• время разгона и время замедления;


• начальное пусковое напряжение (стартовый момент);


• токовый лимит (ограничение пускового тока в процентах от номинала);


• режим останова: свободный выбег или контролируемое торможение;


• уровни тепловой защиты для различных классов нагрузки.

Важно: для корректной работы требуется правильно настроить параметры под конкретный двигатель и механизм. Неправильная настройка может привести к ложным срабатываниям защиты или недостаточному пусковому моменту.

Конструктивные особенности и ограничения

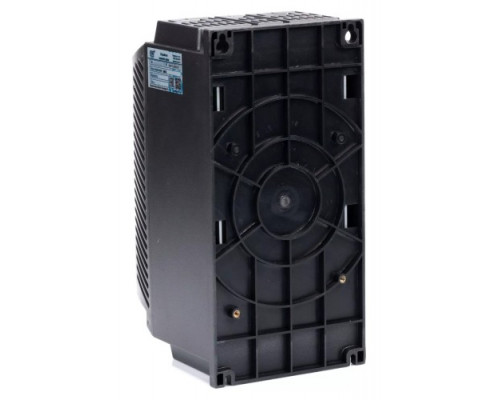

Устройство поставляется в компактном корпусе с габаритами 155х310х180 мм и весом 5,5 кг. Корпус предназначен для установки внутри шкафа управления (IP20). При монтаже необходимо обеспечить свободный приток воздуха для охлаждения, так как при длительной работе с частыми пусками возможно выделение тепла даже при наличии байпасного контактора. Важно учитывать, что встроенный шунтирующий контактор рассчитан на номинальный ток 30 А — при выборе модели следует убедиться, что ток двигателя не превышает этот параметр. Для двигателей с более высоким пусковым током или тяжелыми условиями пуска может потребоваться УПП с запасом по току.

Практические рекомендации по выбору

При подборе устройства для конкретного двигателя обращайте внимание на следующие моменты:

• Номинальный ток УПП (30 А) должен быть не меньше номинального тока двигателя. Для механизмов с тяжелым пуском (дробилки, центрифуги) рекомендуется выбирать УПП с запасом 20–30% по току.


• Напряжение питания 380–400 В — стандартное для промышленных сетей. Убедитесь, что сеть соответствует этому диапазону.


• Мощность 15 кВт — ориентировочное значение для стандартных четырехполюсных двигателей. Для двигателей с другим числом полюсов или специфической нагрузкой точнее ориентироваться на ток.


• Встроенный байпасный контактор упрощает монтаж и снижает стоимость шкафа управления, так как не требуется установка внешнего контактора для шунтирования.


• Устройство не предназначено для частотного регулирования скорости — оно только плавно разгоняет и останавливает двигатель. Для регулирования оборотов в процессе работы требуется частотный преобразователь.
