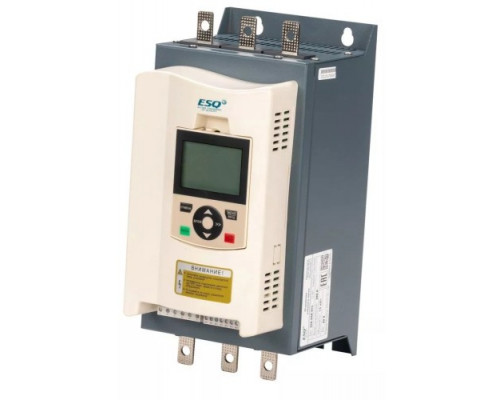

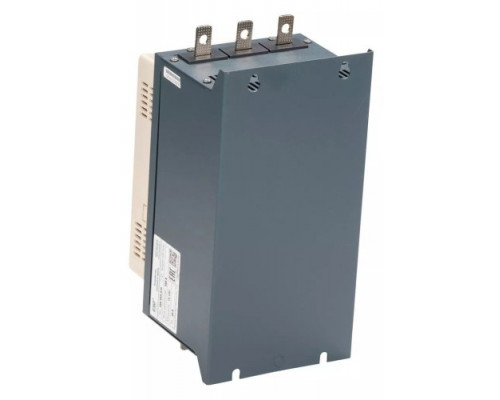

Устройство плавного пуска ESQ GS9-015 30А 380В 15кВт со встроенным шунтирующим контактором

Управление пуском и защита асинхронных двигателей

Устройство плавного пуска ESQ GS9-015 представляет собой компактный пускатель для трехфазных асинхронных двигателей мощностью до 15 кВт. Его основная задача — исключить гидравлические удары в системе, рывки механизмов и просадки напряжения в питающей сети при запуске оборудования. Вместо резкого включения на полное напряжение, УПП постепенно наращивает напряжение на обмотках двигателя, обеспечивая плавный разгон. Это особенно важно для насосов, вентиляторов, конвейеров и компрессоров, где резкий старт ведет к преждевременному износу редукторов, муфт и подшипников.

Технические возможности для промышленного применения

Модель рассчитана на номинальный ток 30 А и напряжение 400 В, что позволяет подключать двигатели мощностью 15 кВт в сетях 380 В. Устройство оснащено встроенным шунтирующим контактором, который после завершения пуска замыкает силовые тиристоры, исключая их нагрев и потери энергии в рабочем режиме. Это решение увеличивает ресурс самого УПП и снижает тепловыделение в шкафу управления. Благодаря такому конструктиву, пускатель может работать в режиме непрерывной эксплуатации без принудительного охлаждения при условии правильного монтажа.

Защитные функции и интерфейсы управления

Устройство обеспечивает полный набор защит, необходимых для надежной работы двигателя в суровых условиях эксплуатации: защита от перегрузки по току, обрыва фаз, перекоса фаз, короткого замыкания, а также тепловая защита двигателя. Для интеграции в систему автоматизации предусмотрены следующие интерфейсы:

• Вход для пульта дистанционного управления — позволяет вынести кнопки пуск/стоп на дверцу шкафа или на удаленный пост управления.


• Релейный выход — используется для сигнализации аварийных состояний или для управления внешним контактором.


• Аналоговый выход — обеспечивает передачу текущего значения тока или напряжения на контроллер или частотный преобразователь для мониторинга процесса пуска.


• Подключение для RS485 — дает возможность интегрировать УПП в промышленную сеть Modbus для удаленного контроля параметров и сбора данных.

Практические аспекты выбора и монтажа

При подборе данной модели важно учитывать, что номинальный ток 30 А соответствует двигателю 15 кВт при стандартном пуске (легкий или средний режим). Для механизмов с высоким моментом инерции или тяжелым пуском (например, дробилки или центрифуги) может потребоваться запас по току на 20-30%. Устройство имеет встроенный шунтирующий контактор, поэтому дополнительный внешний контактор не требуется — это упрощает сборку шкафа и сокращает количество соединительных проводов. Габариты упаковки (220x254x335 мм) и вес 6,5 кг позволяют размещать пускатель в стандартных электрощитах, но при монтаже следует обеспечить свободный доступ к клеммным колодкам для подключения силовых кабелей и проводов управления.
