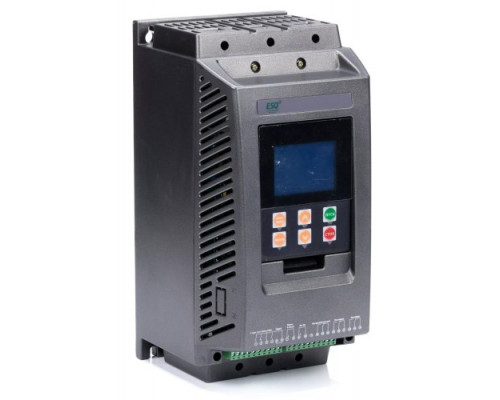

Устройство плавного пуска ESQ GS7-075 150А 380В 75кВт со встроенным шунтирующим контактом

Назначение и сфера применения

Устройство плавного пуска ESQ GS7-075 предназначено для управления запуском и остановкой мощных трехфазных асинхронных двигателей с номинальным током до 150 А и напряжением 380–400 В. Модель рассчитана на работу с оборудованием мощностью 75 кВт — это конвейерные линии, насосные станции, компрессоры, вентиляционные системы, дробилки и другие промышленные механизмы с высокими пусковыми нагрузками. Главная задача УПП — исключить резкие рывки, снизить пусковые токи и защитить двигатель от перегрузок, что особенно важно при частых пусках или работе в условиях нестабильной сети.

Технические особенности и практическая польза

Модель построена на микропроцессорном управлении, что обеспечивает точную регулировку параметров пуска и остановки. Номинальный ток 150 А позволяет подключать двигатели с запасом по току, снижая риск срабатывания защиты при кратковременных перегрузках. Встроенный байпасный (шунтирующий) контактор автоматически отключает тиристорную часть после завершения пуска — это уменьшает тепловыделение и продлевает срок службы силовых элементов. На практике это означает, что устройство может работать в режиме частых пусков без перегрева.

Большой ЖК-дисплей отображает текущие параметры (ток, напряжение, состояние защиты), что упрощает настройку и диагностику без внешних приборов. Интерфейс позволяет оперативно менять время разгона и замедления, начальное напряжение и другие параметры под конкретный механизм.

Система защит и мониторинг

УПП ESQ GS7-075 оснащено расширенным набором защит, которые охватывают практически все аварийные сценарии:

• Защита от потери фазы — на входе и во время работы, предотвращает работу двигателя на двух фазах, что могло бы привести к его повреждению.


• Защита от перегрузки по току — отдельно для режима пуска и рабочего режима, с возможностью настройки по 6 уровням. Это позволяет адаптировать защиту под конкретный тип нагрузки (например, для насоса или дробилки требуются разные пороги).


• Защита от перекоса фаз — контролирует симметрию напряжений, что критично для двигателей, чувствительных к несимметрии.


• Тепловая защита — отслеживает температуру силовых ключей и автоматически отключает устройство при перегреве.


• Защита от пониженного/повышенного напряжения — предотвращает работу при выходе сети за допустимые пределы, что особенно актуально для объектов с нестабильным электроснабжением.

Устройство хранит записи о трех последних неисправностях с указанием кода ошибки — это упрощает поиск причины отказа без необходимости постоянного наблюдения.

Особенности конструкции и установки

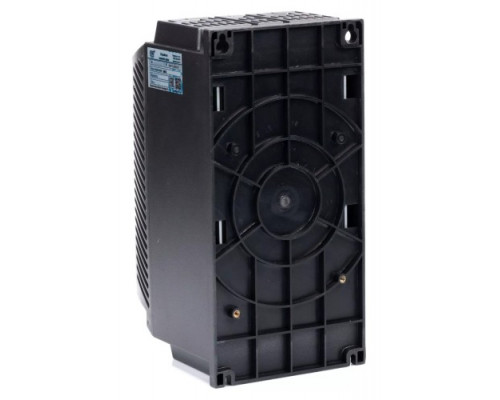

Корпус имеет габариты 155×310×180 мм и вес 5,5 кг, что позволяет размещать его в стандартных электрощитах. Однако при монтаже необходимо учитывать тепловыделение: встроенный байпас снижает нагрев в рабочем режиме, но при частых пусках или высокой температуре окружающей среды может потребоваться дополнительная вентиляция. Подключение выполняется по стандартной схеме через силовые клеммы — важно использовать кабель соответствующего сечения (рекомендуется не менее 50 мм² для медного провода при токе 150 А).

Модель не имеет встроенного блока питания для внешних цепей управления — для подключения к контроллеру или кнопочному посту потребуется внешний источник 24 В (если не используется внутреннее питание от силовой цепи). Также стоит учесть, что устройство не поддерживает рекуперативное торможение — остановка происходит только за счет снижения напряжения.

На что обратить внимание при выборе

Модель ESQ GS7-075 оптимальна для двигателей с номинальным током до 150 А и мощностью до 75 кВт. Если предполагается работа с частыми пусками (более 10–15 в час) или в условиях высокой температуры (выше 40°C), рекомендуется проверить тепловой режим по документации производителя. Для двигателей с тяжелым пуском (например, центробежные насосы с большим моментом инерции) стоит уточнить возможность настройки времени разгона до 30 секунд — в данной модели это реализовано программно. Также важно, что устройство не имеет гальванической развязки по цепям управления — при подключении к PLC или автоматике используйте промежуточные реле.
