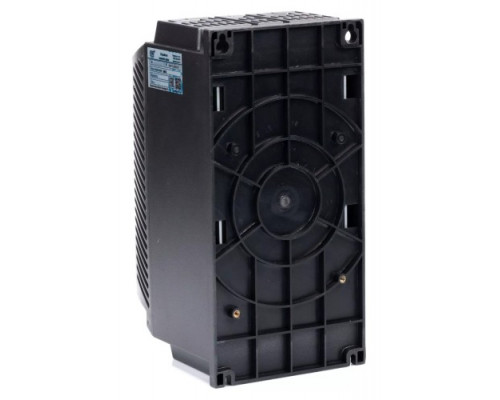

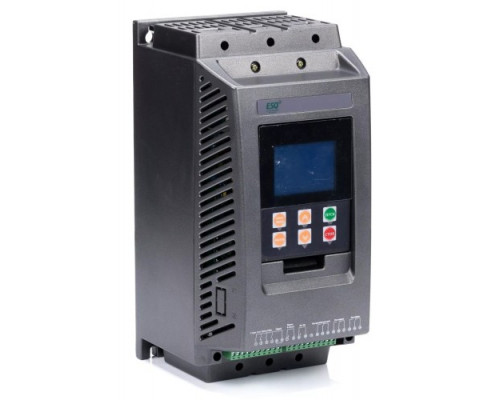

Устройство плавного пуска ESQ GS7-5d5 (11 А, 380 В, 5.5 кВт, с шунтирующим контактом)

Устройство плавного пуска ESQ GS7-5d5 (11 А, 380 В, 5,5 кВт) с встроенным шунтирующим контактом

Модель ESQ GS7-5d5 представляет собой устройство плавного пуска (УПП) для трехфазных асинхронных электродвигателей мощностью до 5,5 кВт. Оно предназначено для снижения пусковых токов и механических нагрузок на оборудование при запуске. Встроенный шунтирующий контактор (байпас) позволяет минимизировать тепловыделение и энергопотери в рабочем режиме, что делает эту модель эффективным решением для задач, где требуется частый или длительный пуск двигателей.

Назначение и область применения

Устройство подходит для управления двигателями насосов, вентиляторов, компрессоров, конвейеров и другого промышленного оборудования, где важно плавное наращивание оборотов. Благодаря номинальному току 11 А и напряжению 400 В, модель GS7-5d5 ориентирована на стандартные трехфазные сети 380 В. Ее мощность 5,5 кВт покрывает потребности большинства компактных механизмов в системах вентиляции, водоснабжения или малой механизации.

Сильные стороны и конструктивные особенности

Ключевое преимущество этой модели — наличие встроенного байпасного контактора, который после завершения пуска шунтирует силовые тиристоры. Это исключает их нагрев в рабочем режиме, повышает надежность и позволяет использовать УПП в системах с частыми циклами пуск-стоп. Дополнительно устройство оснащено большим ЖК-дисплеем, который отображает текущие параметры работы, настройки и диагностические данные. Интерфейс упрощает конфигурирование и мониторинг без внешнего оборудования.

Защитные функции и практические возможности

УПП ESQ GS7-5d5 реализует комплексную защиту двигателя и самого устройства. Встроенные алгоритмы контролируют следующие параметры:

• потерю входной фазы и фазы при работе;


• перегрузку по току на этапе запуска и в рабочем режиме;


• перегрузку по времени (затяжной пуск);


• перекос фаз;


• перегрев силовых элементов;


• пониженное или повышенное напряжение сети.

Дополнительно предусмотрена тепловая защита от перегрузки с шестью уровнями настройки нагрузки, что позволяет адаптировать устройство под конкретный двигатель. УПП хранит записи о трех последних неисправностях — это упрощает диагностику и поиск причин аварийных остановок.

Особенности и ограничения

При выборе модели GS7-5d5 важно учитывать, что она рассчитана на номинальный ток 11 А. Для двигателей с более высоким потреблением тока потребуется модель с большим номиналом. Устройство не предназначено для регулировки скорости вращения — его функция ограничена плавным пуском и остановом. Также следует помнить, что УПП требует правильного выбора уставок защиты под конкретный механизм, иначе возможны ложные срабатывания или недостаточная защита. Встроенный байпасный контактор уже включен в конструкцию, поэтому внешний шунтирующий контактор не требуется.

Что стоит учесть при эксплуатации

Устройство поставляется в компактном корпусе (155x310x180 мм, вес 5,5 кг), что упрощает монтаж в стандартные электрощиты. Для корректной работы необходимо обеспечить достаточный теплоотвод и вентиляцию, так как при пуске тиристоры выделяют тепло. Рекомендуется использовать УПП в помещениях с умеренной запыленностью и влажностью. Настройка параметров выполняется через ЖК-дисплей и кнопки на передней панели — для этого не требуется дополнительное ПО или программатор.
