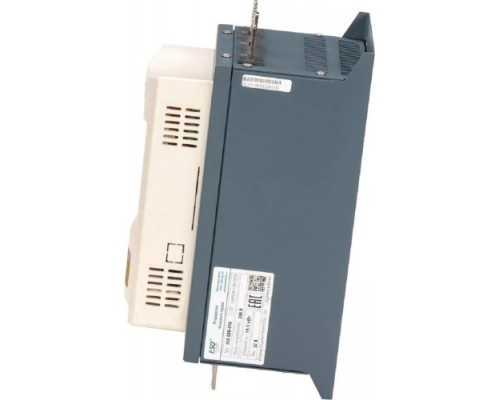

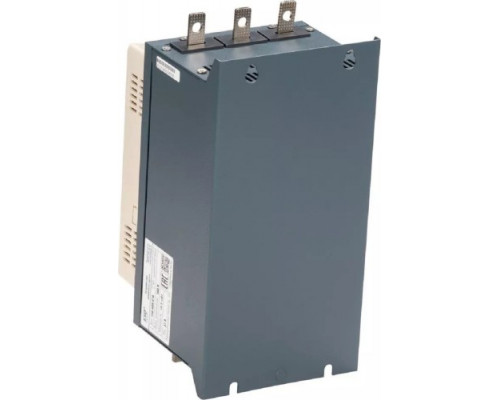

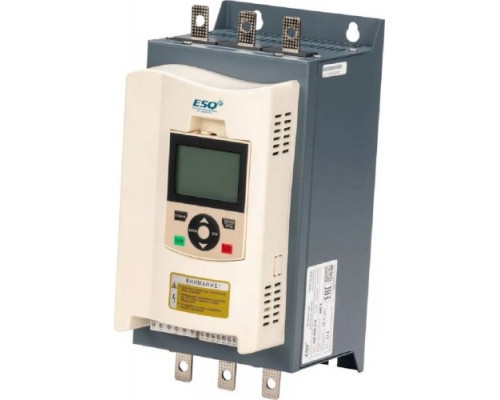

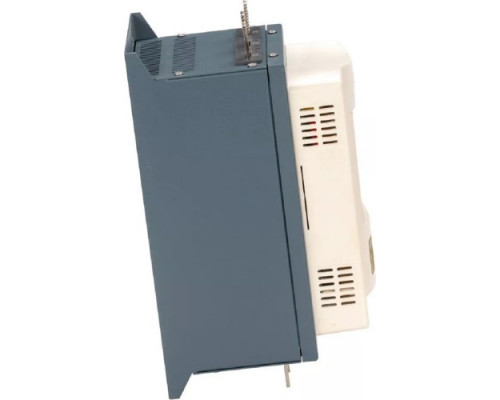

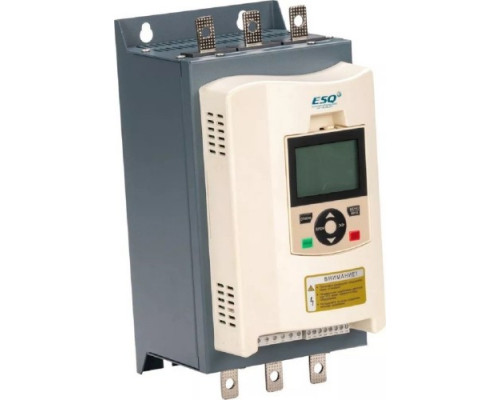

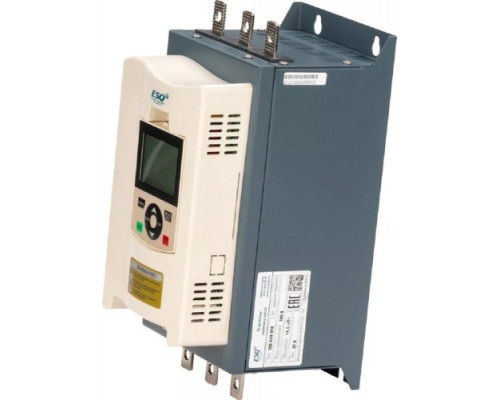

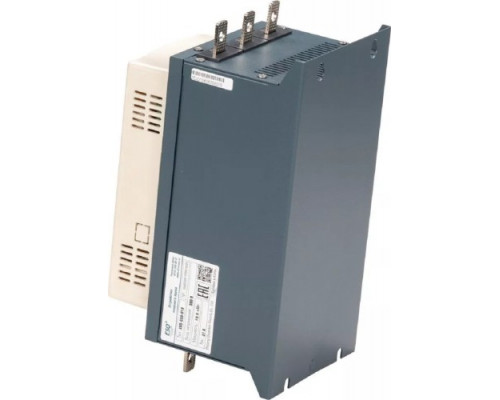

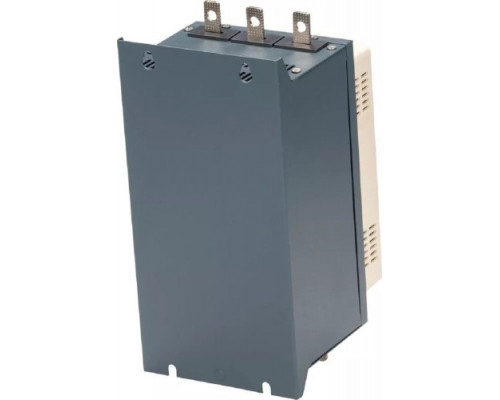

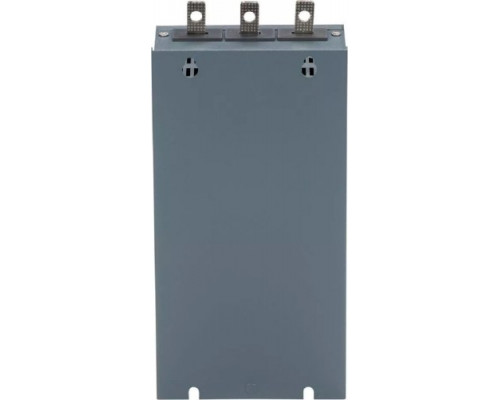

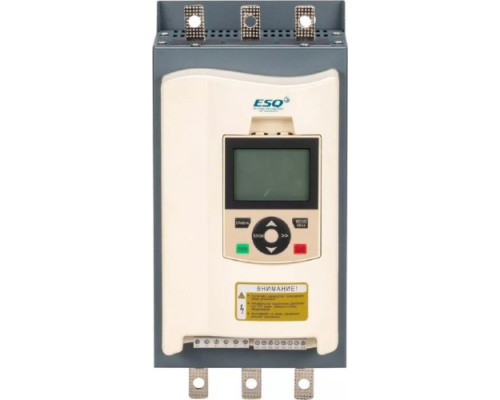

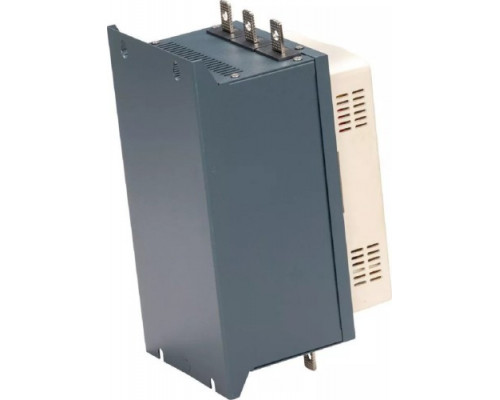

Устройство плавного пуска ESQ GS9-018 37А 380В 18.5кВт со встроенным шунтирующим контактором

Код товара
326728
Производители
ESQ
Наличие
В наличии
Габариты (ДхШхВ)
335×220×254 мм
Вес
6.5 кг

В наличии

30 359 ₽

Яндекс Пэй и Сплит

Быстрая оплата и варианты покупки частями прямо в карточке товара.

Оплата при получении
Быстрая доставка
Акции, скидки, подарки
Расширенная гарантия
Собственный сервис-центр
7 дней на возврат

Доставка по России в любой город с оплатой при получении

Быстрая доставка

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Купить со скидкой

Укажите город — покажем варианты доставки этого товара, сроки и ориентировочную стоимость.

Подробнее об условиях доставки

Способ оплаты выбирается при оформлении заказа. Доступные варианты:

Оплата по счёту: QR-код или реквизиты, полная или частичная оплата

Порядок оформления и оплаты

После нажатия кнопки «Оформить заказ» заказ поступит в обработку. Оплата сразу после оформления не требуется.

Менеджер проверит заказ и подтвердит возможность его выполнения. После этого вам будет направлен счёт на оплату.

Как можно оплатить счёт:

по QR-коду через приложение любого банка — реквизиты заполнятся автоматически;
вручную по реквизитам, указанным в счёте.

Когда возможна частичная оплата:

при получении заказа в пункте выдачи в вашем городе;
при доставке заказа курьером;
если условия частичной оплаты предварительно согласованы с менеджером.

Если согласована частичная оплата, в поле «Сумма платежа» укажите согласованную сумму. Остаток оплачивается после поступления товара в пункт выдачи или перед доставкой курьером.

Если возникнут вопросы, менеджер будет на связи и поможет на каждом этапе.

Оплата при получении (картой или наличными)

В нашем интернет-магазине доступно оформление заказа с получением в пункте выдачи. Если стоимость доставки заказа превышает 600 ₽, для подтверждения заказа требуется предоплата в размере 5% от стоимости товара. Оставшаяся сумма оплачивается после поступления заказа в пункт выдачи в вашем городе.

Порядок оплаты:

после оформления заказа вам будет направлена информация для внесения предоплаты;
предоплату можно внести переводом на реквизиты компании, банковской картой или по QR-коду;
после поступления заказа в пункт выдачи вам будет направлена информация для оплаты оставшейся суммы;
оставшаяся сумма оплачивается тем же способом, которым была внесена предоплата.

Важно:

предоплата вносится для подтверждения заказа;
в случае невыкупа заказа внесенная предоплата не возвращается.

Если у вас возникнут вопросы, наш менеджер будет на связи и поможет вам на каждом этапе оформления и оплаты заказа.

Оплата банковской картой или частями в СПЛИТ

Для вашего удобства в нашем интернет-магазине доступна оплата банковской картой, а также возможность оплаты частями через СПЛИТ. При выборе данного способа оплаты к сумме заказа применяется комиссия +7%.

После оформления заказа на сайте ссылка на оплату становится доступна не сразу, а после обработки заказа. Это необходимо для корректного дальнейшего оформления. Как только заказ будет переведён на следующий этап, вам будет направлена персональная ссылка для оплаты.

Получение ссылки происходит следующим образом:

если при оформлении заказа указана электронная почта, ссылка будет автоматически отправлена на e-mail после изменения статуса заказа;
если электронная почта не указана, наш менеджер свяжется с вами и отправит ссылку удобным для вас способом.

После получения ссылки вы сможете перейти к оплате заказа банковской картой или оформить оплату частями через СПЛИТ.

Обратите внимание:
ссылка на оплату направляется отдельно после обработки заказа.

Онлайн оформление кредита

Для вашего удобства в нашем интернет-магазине доступна возможность оформления покупки в кредит онлайн.

После оформления заказа на сайте кредитная заявка становится доступна не мгновенно, а после обработки заказа. Это необходимо для корректного дальнейшего оформления. Как только заказ будет переведён на следующий этап, вам будет направлена персональная ссылка для заполнения онлайн-заявки на кредит.

Получение ссылки происходит следующим образом:

если при оформлении заказа указана электронная почта, ссылка будет автоматически отправлена на e-mail после изменения статуса заказа;
если электронная почта не указана, наш менеджер свяжется с вами и отправит ссылку удобным для вас способом.

После этого вы сможете перейти по ссылке, заполнить заявку и отправить её на рассмотрение.

Обратите внимание:
ссылка на оформление кредита направляется отдельно после обработки заказа.

Назначение и область применения

Устройство плавного пуска ESQ GS9-018 (артикул 08.05.001035) предназначено для управления трехфазными асинхронными электродвигателями с номинальной мощностью до 18.5 кВт при напряжении 380-400 В. Модель рассчитана на номинальный ток 37 А и обеспечивает контролируемый разгон и остановку двигателя, что критически важно для механизмов с высокими пусковыми нагрузками. Оборудование применяется в системах вентиляции, насосных станциях, конвейерных линиях, компрессорах и другом промышленном оборудовании, где требуется снижение пусковых токов и исключение гидравлических ударов.

Функциональные возможности и защита

УПП ESQ GS9-018 оснащено встроенным шунтирующим контактором, который после завершения пуска переключает двигатель на прямое питание от сети, что исключает нагрев силовых тиристоров в рабочем режиме и повышает общую надежность системы. Устройство обеспечивает полный набор защитных функций: от перегрузки, короткого замыкания, обрыва фаз, дисбаланса напряжения, превышения тока и перегрева радиатора. Это позволяет эксплуатировать оборудование в условиях нестабильного электроснабжения и при высоких нагрузках без дополнительных внешних реле защиты.

Интерфейсы и управление

Модель имеет встроенный вход для подключения выносного пульта дистанционного управления, что удобно при монтаже в труднодоступных местах или при организации удаленного контроля. Наличие релейного выхода позволяет передавать сигналы о состоянии устройства (авария, работа, готовность) во внешние системы автоматизации. Аналоговый выход обеспечивает возможность мониторинга тока или напряжения в реальном времени. Интерфейс RS485 с поддержкой протокола Modbus дает возможность интегрировать УПП в промышленные сети АСУ ТП для централизованного управления и сбора данных.

Конструктивные особенности и установка

Корпус устройства имеет габариты 220x254x335 мм при массе 6.5 кг, что позволяет размещать его в стандартных электрощитах. При монтаже необходимо учитывать требования к вентиляции: устройство выделяет тепло при работе, особенно в режиме пуска. Встроенный шунтирующий контактор снижает тепловыделение в рабочем режиме, но при частых пусках (более 10-15 в час) требуется дополнительный теплоотвод. УПП не имеет встроенного дисплея — настройка параметров пуска и защиты выполняется через потенциометры на передней панели или через внешний пульт (приобретается отдельно).

Практические ограничения и рекомендации по выбору

Модель GS9-018 рассчитана на двигатели с номинальным током до 37 А. При выборе следует учитывать, что для двигателей с тяжелым пуском (большой момент инерции, высокая нагрузка на валу) рекомендуется запас по току не менее 20-30%. Устройство не предназначено для частотного регулирования скорости — оно только обеспечивает плавный пуск и останов. При работе с двигателями, имеющими встроенные термодатчики, необходимо предусмотреть внешнюю схему защиты, так как УПП не имеет прямого входа для термодатчиков. Для подключения RS485 требуется экранированная витая пара, длина линии связи не должна превышать 1200 метров.

Комплектация и совместимость

В стандартную поставку входит само устройство плавного пуска с встроенным шунтирующим контактором. Пульт дистанционного управления, кабели для RS485 и аналогового выхода приобретаются отдельно. Модель совместима с двигателями, работающими от трехфазной сети 380-400 В частотой 50/60 Гц. Для корректной работы необходимо обеспечить соответствие номинального тока двигателя току УПП, а также наличие внешнего автоматического выключателя или предохранителей на входе устройства.
