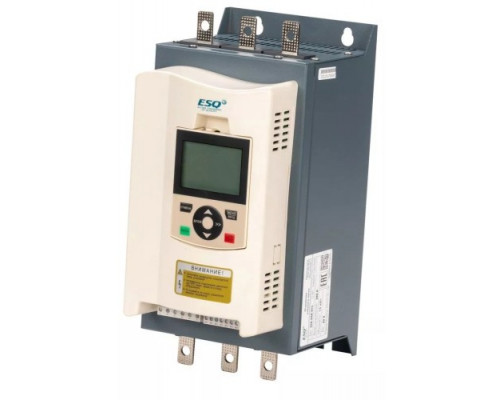

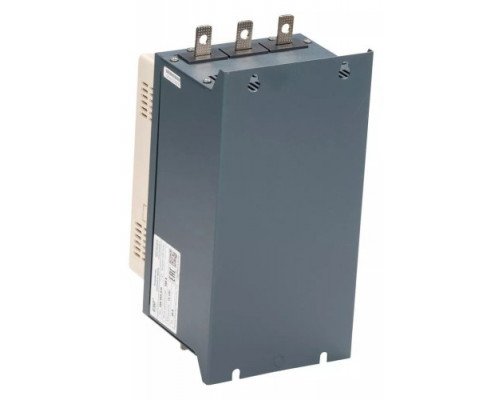

Устройство плавного пуска ESQ GS9-055 110А 380В 55кВт со встроенным шунтирующим контактом

Назначение и область применения

Устройство плавного пуска ESQ GS9-055 (артикул 08.05.001024) предназначено для управления асинхронными электродвигателями с номинальной мощностью до 55 кВт в трехфазных сетях 380 В. Основная задача УПП — ограничение пусковых токов и механических ударов при запуске двигателя, что особенно важно для оборудования с высоким моментом инерции или чувствительными механическими передачами. Модель рассчитана на номинальный ток 110 А и напряжение 400 В, что делает её подходящей для промышленных насосов, вентиляторов, компрессоров, конвейеров и другого тяжелого оборудования.

Ключевые технические особенности

Встроенный шунтирующий контакт — одна из важных конструктивных особенностей данной модели. После завершения пуска двигателя шунтирующий контакт замыкается, подключая двигатель напрямую к сети в обход силовых тиристоров УПП. Это снижает тепловые потери на полупроводниковых элементах и увеличивает ресурс устройства при длительной работе двигателя в номинальном режиме. Без шунтирующего контакта УПП работало бы в режиме постоянного токоограничения, что приводит к перегреву и сокращению срока службы.

Мощность 55 кВт и ток 110 А — это рабочие параметры для стандартных промышленных двигателей. При выборе важно учитывать, что номинальный ток УПП должен соответствовать или немного превышать номинальный ток подключаемого двигателя. Для двигателей с тяжелым пуском (например, дробилки, центрифуги) может потребоваться запас по току до 20-30%.

Система защиты и управление

УПП ESQ GS9-055 обеспечивает полный набор защитных функций, необходимых для эксплуатации в суровых условиях: защита от перегрузки по току, от обрыва фаз, от перекоса фаз, от короткого замыкания, от превышения напряжения и от потери управления. Эти функции работают автоматически и не требуют настройки оператором, что упрощает ввод оборудования в эксплуатацию.

Для внешнего управления предусмотрен вход для пульта дистанционного управления (ДУ) — это позволяет запускать и останавливать двигатель с удаленного пульта или из шкафа управления. Релейный выход используется для сигнализации состояния УПП (например, аварийный сигнал или подтверждение завершения пуска). Аналоговый выход позволяет передавать текущее значение тока или напряжения на контроллер или систему диспетчеризации. Интерфейс RS485 обеспечивает интеграцию в промышленные сети автоматизации (протокол Modbus), что важно для централизованного мониторинга и управления.

Конструктивные и эксплуатационные ограничения

Устройство поставляется без встроенного пульта управления — для настройки параметров пуска (время разгона, начальное напряжение, ток ограничения) потребуется внешний пульт или программатор, который приобретается отдельно. Вход для ДУ предполагает использование стандартного пульта ESQ, совместимость с другими производителями не гарантируется.

Габариты упаковки (220×254×335 мм) и вес 6,5 кг указывают на компактное исполнение, подходящее для монтажа в стандартные электрощиты. Однако перед установкой необходимо проверить наличие достаточного пространства для естественного охлаждения — УПП выделяет тепло при работе, особенно при частых пусках. Для двигателей с частотой пусков более 10-15 в час рекомендуется устанавливать дополнительный вентилятор или выбирать модель с большим запасом по току.

При выборе данной модели важно учитывать, что она не предназначена для регулирования скорости вращения двигателя в рабочем режиме — это функция частотного преобразователя. УПП только ограничивает пусковые токи и механические рывки, после выхода на номинальные обороты шунтирующий контакт переводит двигатель в режим прямой работы от сети.

Практические рекомендации по выбору

Модель ESQ GS9-055 оптимальна для двигателей мощностью 45-55 кВт с легким или средним пуском. Если двигатель работает с частыми пусками (более 20 в час) или имеет высокий момент инерции (например, центробежный насос с большим маховиком), рекомендуется выбирать УПП с запасом по току до 140-150 А. Для двигателей с номинальным током менее 100 А данная модель будет избыточной — лучше рассмотреть младшие модели серии GS9.

Наличие встроенного шунтирующего контакта делает эту модель предпочтительной для длительных режимов работы (S1), где двигатель работает непрерывно часами. В режимах с короткими циклами (S3) шунтирование менее критично, но всё равно полезно для снижения тепловой нагрузки на тиристоры.
