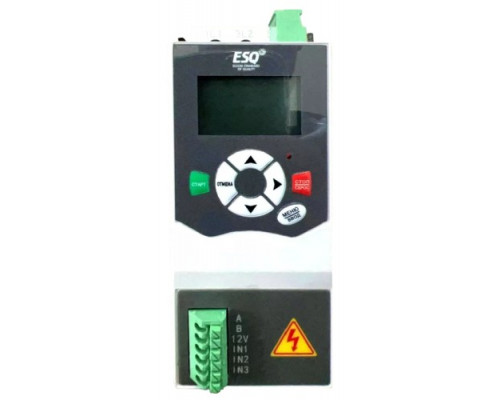

Устройство плавного пуска ESQ GS9mini-011 22А 380В 11кВт с шунтирующим контактором

Устройство плавного пуска ESQ GS9mini-011 (22А, 380В, 11кВт)

Модель GS9mini-011 представляет собой компактное устройство плавного пуска для трехфазных асинхронных двигателей мощностью до 11 кВт. Оно предназначено для замены традиционных схем пуска "звезда-треугольник" и контакторных сборок, обеспечивая более щадящий режим запуска и остановки электродвигателя. Устройство построено на микропроцессорном управлении, что позволяет точно контролировать параметры пуска и защищать двигатель от перегрузок.

Назначение и область применения

Основная задача GS9mini-011 — плавный разгон электродвигателя до номинальной скорости с ограничением пусковых токов. Это особенно актуально для оборудования, где резкий пуск приводит к гидравлическим ударам, рывкам механизмов или избыточной нагрузке на сеть. Устройство подходит для:

• Насосов и вентиляторов (снижение гидроударов в трубопроводах);


• Компрессоров и конвейерных линий (плавный разгон без рывков);


• Дробилок и мешалок (уменьшение пусковых нагрузок на редукторы и ремни);


• Любого асинхронного двигателя с номинальным током до 22 А.

Ключевые характеристики и их практический смысл

Номинальный ток 22 А и мощность 11 кВт при напряжении 400 В определяют максимальный размер подключаемого двигателя. Это означает, что устройство рассчитано на двигатели с рабочим током до 22 А в длительном режиме. При выборе важно убедиться, что номинальный ток двигателя не превышает этот параметр, иначе потребуется модель с большим запасом.

Встроенный шунтирующий контактор (байпас) — одна из ключевых особенностей модели. После завершения разгона двигателя силовые тиристоры устройства шунтируются, и ток проходит через механические контакты контактора. Это исключает нагрев полупроводников в рабочем режиме, увеличивает срок службы устройства и снижает потери энергии. Для конечного пользователя это означает, что устройство не требует дополнительного внешнего байпасного контактора и занимает меньше места в шкафу управления.

Особенности конструкции и управления

Устройство имеет компактные габариты (100x200x200 мм) и вес 1,5 кг, что упрощает его монтаж в электрощитах с ограниченным пространством. Микропроцессорное управление позволяет настраивать время разгона и замедления, а также задавать начальное напряжение пуска. Это дает возможность адаптировать пуск под конкретные условия: для насосов обычно выбирают короткое время разгона, для тяжелых механизмов — более длительное.

Важно учитывать, что устройство не предназначено для частотного регулирования скорости — оно управляет только процессом пуска и останова. После выхода на номинальные обороты двигатель работает напрямую от сети через встроенный байпас. Для задач точного поддержания скорости или реверса потребуется частотный преобразователь.

Ограничения и рекомендации по выбору

При подборе устройства необходимо учитывать не только мощность двигателя, но и его номинальный ток. Для двигателей с тяжелым пуском (высокая инерция, большая нагрузка на валу) может потребоваться модель с запасом по току на 20-30%. Также следует помнить, что устройство рассчитано на работу в трехфазной сети 380-400 В и не подходит для однофазного подключения.

Встроенный шунтирующий контактор рассчитан на коммутацию номинального тока 22 А, поэтому при превышении этого значения в рабочем режиме возможен перегрев контактов. Для двигателей с частыми пусками (более 10-15 в час) рекомендуется проверять тепловой режим устройства в конкретных условиях эксплуатации.
