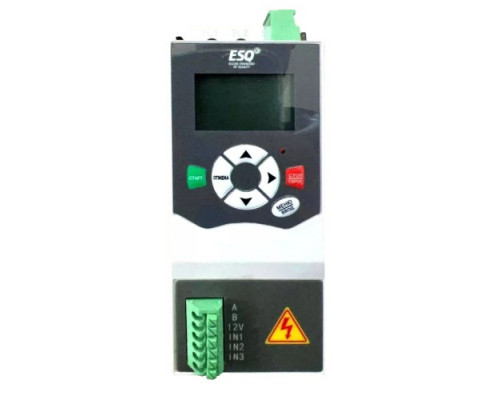

Устройство плавного пуска ESQ GS9mini-015 30А 380В 15кВт со встроенным шунтирующим контактором

Назначение и принцип работы

Устройство плавного пуска ESQ GS9mini-015 предназначено для управления запуском и остановкой трехфазных асинхронных электродвигателей мощностью до 15 кВт. Модель работает от сети 380 В (номинальное напряжение 400 В) и рассчитана на номинальный ток 30 А. Главная задача устройства — плавно увеличивать напряжение на двигателе в момент пуска, что позволяет ограничить пусковые токи, которые в обычных условиях могут в 5–7 раз превышать номинальные. Это снижает механические и электрические нагрузки как на сам двигатель, так и на питающую сеть, приводное оборудование и механизмы.

Устройство заменяет традиционные схемы пуска — магнитные пускатели (контакторы) и переключение "звезда-треугольник". В отличие от них, GS9mini-015 обеспечивает безударный разгон, что особенно важно для механизмов с высокими инерционными нагрузками или чувствительным технологическим оборудованием.

Ключевые технические параметры и их практический смысл

• Мощность 15 кВт и ток 30 А: модель подходит для двигателей с номинальным током до 30 А, что соответствует электродвигателям мощностью 15 кВт при стандартном напряжении 380–400 В. Важно учитывать, что для двигателей с повышенным пусковым моментом или тяжелыми условиями пуска может потребоваться запас по току — в таких случаях рекомендуется выбирать устройство на шаг выше.


• Напряжение 400 В: устройство рассчитано на работу в трехфазных сетях с линейным напряжением 380–400 В. Допустимо использование в сетях с отклонениями напряжения, но стабильность питания влияет на точность работы микропроцессорного управления.


• Встроенный шунтирующий контактор: после завершения разгона двигателя до номинальной скорости встроенный контактор шунтирует силовые тиристоры, отключая их от цепи. Это исключает нагрев полупроводниковых элементов в рабочем режиме, увеличивает срок службы устройства и снижает энергопотери. Контактор автоматически включается при пуске и отключается при остановке.

Особенности конструкции и управления

Устройство построено на базе микропроцессорной системы управления, которая позволяет точно регулировать время разгона и торможения. Модель GS9mini-015 относится к компактной серии GS9 mini, что отражается в ее габаритах: ширина 100 мм, высота 200 мм, глубина 200 мм. Вес устройства составляет 1,5 кг, что упрощает монтаж в стандартных электрощитах и распределительных шкафах. Компактность достигается за счет интеграции шунтирующего контактора и оптимизированной схемотехники.

Управление пуском и остановкой осуществляется по внешним сигналам (например, от кнопок или контроллера). Устройство поддерживает базовые настройки времени разгона и торможения, что позволяет адаптировать его под конкретные механизмы: насосы, вентиляторы, компрессоры, конвейеры и другое оборудование с асинхронными двигателями.

Практические возможности и ограничения

Основное преимущество модели — снижение пусковых токов до уровня, не превышающего 2–3 номинальных значений, в зависимости от настроек и нагрузки. Это уменьшает просадки напряжения в сети, продлевает ресурс двигателя и предохранителей, а также снижает износ механических передач (ременных, цепных, зубчатых).

Ограничения: устройство не предназначено для регулирования скорости двигателя в рабочем режиме — оно обеспечивает только плавный пуск и остановку. Также важно учитывать, что при работе с двигателями, требующими высокого пускового момента (например, дробилки, центрифуги), может потребоваться выбор модели с запасом по току или использование дополнительных функций, которые в данной модели не предусмотрены. Для точного подбора рекомендуется сверять номинальный ток двигателя с характеристиками устройства и учитывать категорию применения.

Что важно учесть при выборе

• Проверьте соответствие номинального тока двигателя (30 А) и его мощности (15 кВт) — это базовое условие для штатной работы.


• Убедитесь, что напряжение питающей сети соответствует диапазону работы устройства (380–400 В).


• Оцените условия пуска: если механизм запускается с нагрузкой (например, конвейер с грузом), может потребоваться устройство с большим запасом по току.


• Устройство не имеет встроенных средств защиты от перегрузок и коротких замыканий — в цепь питания необходимо дополнительно устанавливать автоматический выключатель или тепловое реле.


• Монтаж должен выполняться в соответствии с инструкцией производителя, с учетом сечения проводов и охлаждения.
