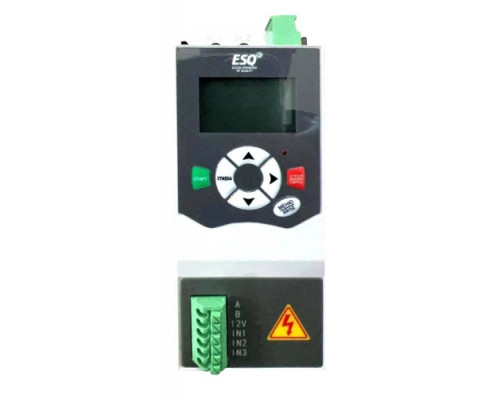

Устройство плавного пуска ESQ GS9mini-018 37А 380В 18.5кВт со встроенным шунтирующим контактором

Назначение и область применения

Устройство плавного пуска ESQ GS9mini-018 предназначено для управления запуском и остановкой трехфазных асинхронных электродвигателей с номинальной мощностью до 18,5 кВт при напряжении 380–400 В. Основная задача устройства — ограничение пусковых токов и механических ударных нагрузок, что продлевает срок службы как самого двигателя, так и подключенного к нему оборудования (насосов, вентиляторов, конвейеров, компрессоров). Модель ориентирована на замену традиционных схем пуска "звезда-треугольник" и контакторных пускателей, обеспечивая более плавный и контролируемый разгон.

Ключевые технические параметры и их практический смысл

Номинальный ток 37 А и мощность 18,5 кВт определяют, какие двигатели можно подключать к этому устройству. Эти параметры соответствуют стандартным промышленным электродвигателям, используемым в системах вентиляции, водоснабжения, на конвейерных линиях и в металлообрабатывающих станках. Рабочее напряжение 400 В делает устройство совместимым с трехфазными сетями промышленного и коммерческого назначения.

Встроенный шунтирующий контактор (байпас) — важная особенность модели. После завершения разгона двигателя силовые тиристоры устройства шунтируются, и ток проходит через контактор. Это снижает тепловыделение в корпусе устройства, уменьшает нагрузку на полупроводниковые элементы и повышает общую надежность системы при длительной работе двигателя на номинальной скорости.

Конструктивные особенности и ограничения

Серия GS9mini отличается компактными габаритами: ширина корпуса составляет 100 мм, высота — 200 мм, глубина — 200 мм. При весе 1,50 кг устройство может быть установлено в стандартные электрощиты без необходимости выделения большого объема пространства. Однако при монтаже следует учитывать необходимость обеспечения естественной вентиляции для отвода тепла, выделяемого при работе.

Устройство управляется микропроцессором, что обеспечивает точную настройку времени разгона и торможения, а также защиту от перегрузок, перекоса фаз и обрыва фазы. При выборе модели важно учитывать, что устройство не предназначено для частого пуска (более 10–15 запусков в час) без дополнительного охлаждения, так как это может привести к перегреву силовых ключей.

Совместимость и особенности подключения

Устройство плавного пуска ESQ GS9mini-018 подходит для управления двигателями с номинальным током до 37 А. При выборе необходимо убедиться, что ток двигателя не превышает указанного значения, иначе защита устройства может срабатывать ложно или устройство выйдет из строя. Для двигателей с высоким пусковым моментом (например, дробилки, центрифуги) может потребоваться модель с запасом по току.

Подключение выполняется по стандартной трехфазной схеме. Встроенный шунтирующий контактор автоматически активируется после завершения пуска, поэтому дополнительный внешний контактор не требуется. Устройство имеет клеммы для подключения внешних кнопок управления (пуск/стоп) и сигнализации, что позволяет интегрировать его в существующие системы автоматизации.

Что важно учесть перед выбором

• Ток двигателя: номинальный ток подключаемого двигателя не должен превышать 37 А. Если двигатель работает с частыми перегрузками, рекомендуется выбирать устройство с запасом по току (например, модель на 45 А).


• Частота пусков: при необходимости частых запусков (более 10–15 в час) следует предусмотреть принудительное охлаждение или рассмотреть модели с большим запасом по току.


• Тип нагрузки: устройство оптимально для насосов, вентиляторов, компрессоров и конвейеров. Для высокоинерционных нагрузок (например, центрифуги) может потребоваться более мощное устройство с расширенными функциями управления.


• Условия эксплуатации: рабочая температура окружающей среды обычно составляет от -10 до +40 °C. При установке в закрытых шкафах без вентиляции необходимо контролировать температуру внутри.

Итоговая характеристика модели

ESQ GS9mini-018 — это компактное устройство плавного пуска для управления двигателями мощностью до 18,5 кВт в трехфазных сетях 380–400 В. Встроенный шунтирующий контактор снижает тепловыделение и повышает надежность, а микропроцессорное управление обеспечивает точную настройку пусковых параметров и защиту двигателя. Модель подходит для замены устаревших пусковых схем и может быть установлена в стандартные электрощиты. При выборе важно учитывать номинальный ток двигателя, частоту пусков и условия эксплуатации.
