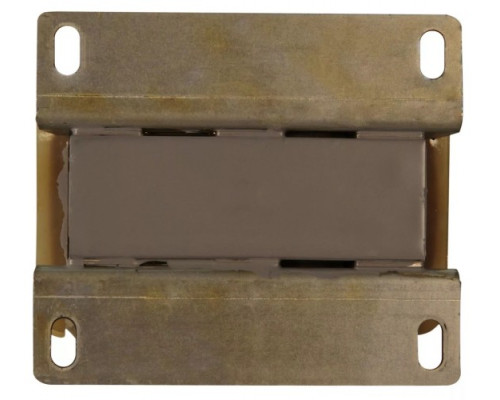

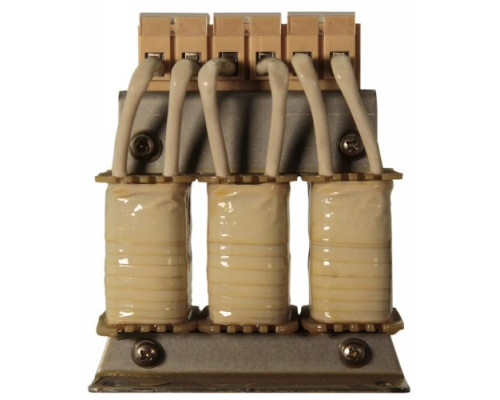

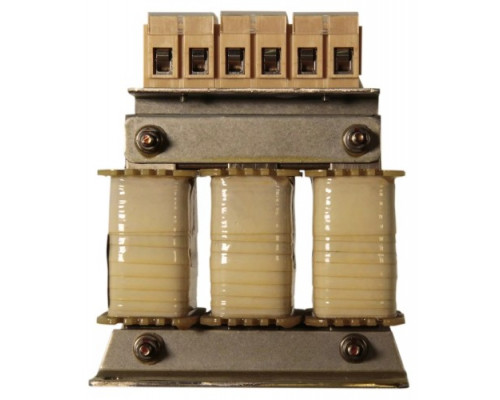

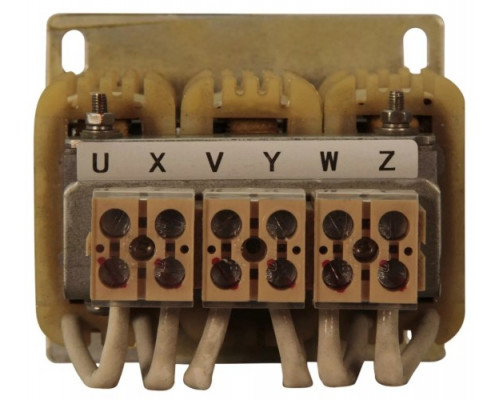

Дроссель ESQ OCL-SN-7d5 выходной 7,5 кВт 08.04.000840

Назначение и область применения

Выходной дроссель ESQ OCL-SN-7d5 мощностью 7,5 кВт предназначен для установки между преобразователем частоты (ПЧ) и асинхронным электродвигателем. Его основная задача — защита обмоток двигателя от импульсных перенапряжений, вызванных широтно-импульсной модуляцией (ШИМ) современного частотного привода. Модель рассчитана на работу с двигателями соответствующей мощности в промышленных системах автоматизации, насосных станциях, конвейерных линиях, вентиляционных установках и другом оборудовании, где требуется плавное регулирование скорости вращения.

Ключевые технические особенности

Дроссель ESQ OCL-SN-7d5 построен на ферромагнитном сердечнике с обмоткой, что обеспечивает эффективное подавление высокочастотных помех. Основные параметры:

• Номинальная мощность: 7,5 кВт — соответствует типовым двигателям средней мощности в промышленности.


• Производитель: ESQ — компоненты этого бренда отличаются стабильными характеристиками при длительной эксплуатации.


• Габариты: 115×135×95 мм — компактный корпус, который без проблем размещается в стандартных электрощитах.


• Вес: 4,50 кг — указывает на использование качественных материалов сердечника, обеспечивающих низкие потери.

Практическая польза при эксплуатации

Установка дросселя ESQ OCL-SN-7d5 решает несколько критических задач:

• Снижение тепловых потерь в двигателе. Высокочастотные импульсы от ПЧ вызывают дополнительный нагрев обмоток. Дроссель сглаживает форму тока, уменьшая нагрев и продлевая срок службы изоляции.


• Уменьшение шума. Без дросселя двигатель может издавать характерный высокочастотный гул из-за ШИМ. Устройство снижает акустический шум до приемлемого уровня.


• Защита от перенапряжений. При длинных кабельных линиях (свыше 30 метров) на обмотках возникают отраженные волны напряжения, способные пробить изоляцию. Дроссель ограничивает скорость нарастания напряжения (du/dt), предотвращая пробой.


• Подавление радиопомех. Устройство снижает уровень электромагнитных помех, что важно для корректной работы чувствительного оборудования вблизи привода.

Условия применения и ограничения

Дроссель ESQ OCL-SN-7d5 рекомендуется использовать в следующих случаях:

• Если длина кабеля от частотного преобразователя до двигателя превышает 30 метров — это основной критерий, при котором без дросселя риск повреждения двигателя резко возрастает.


• При работе с двигателями в режимах частых пусков, остановок или реверса — дроссель снижает пиковые нагрузки на обмотки.


• В системах с несколькими двигателями, подключенными к одному ПЧ — для каждого двигателя требуется отдельный дроссель.

Важно учитывать, что дроссель рассчитан на номинальную мощность 7,5 кВт. При подключении двигателя меньшей мощности он будет работать с запасом, но эффективность подавления помех может снизиться. Подключение двигателя большей мощности недопустимо — это приведет к перегрузке дросселя и его выходу из строя.

Что стоит проверить перед выбором

При подборе дросселя ESQ OCL-SN-7d5 необходимо убедиться в совместимости с конкретной моделью частотного преобразователя. Уточните номинальное напряжение и частоту сети, а также тип выходного каскада ПЧ. Дроссель предназначен для трехфазных систем, поэтому для однофазных приводов он не подходит. Также проверьте, что габариты корпуса позволяют разместить устройство в вашем электрощите — ширина 115 мм и глубина 95 мм требуют свободного пространства для вентиляции.
