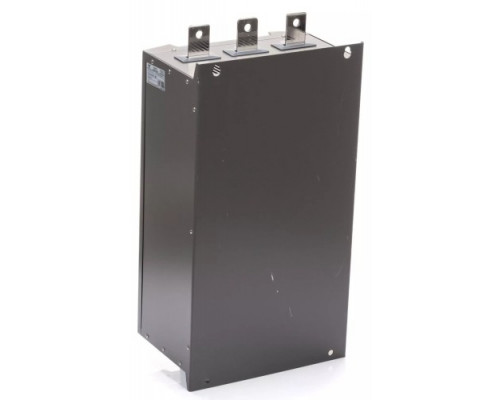

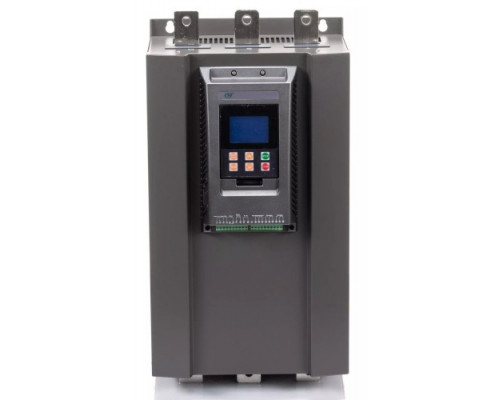

Устройство плавного пуска ESQ GS7-185 370А 380В 185кВт со встроенным шунтирующим контактором

Назначение и область применения

Устройство плавного пуска ESQ GS7-185 предназначено для управления запуском и остановкой мощных трехфазных асинхронных электродвигателей с номинальной мощностью до 185 кВт при рабочем напряжении 380–400 В. Основная задача модели — исключить механические и электрические перегрузки, возникающие при прямом пуске: снизить пусковые токи, уменьшить ударные нагрузки на редукторы, насосы, конвейеры и другие механизмы, а также продлить срок службы оборудования. Данное УПП оптимально для применения в промышленных установках — компрессорах, вентиляторах, насосных станциях, дробилках, ленточных транспортерах, где требуется контролируемый разгон и защита от аварийных режимов.

Силовые характеристики и практический смысл

Модель рассчитана на номинальный ток 370 А, что соответствует двигателю мощностью 185 кВт при стандартном напряжении 380 В. Это позволяет подключать оборудование с высокими пусковыми токами без риска перегрева силовых ключей. Встроенный шунтирующий (байпасный) контактор автоматически замыкается после завершения разгона двигателя, переводя питание на прямую сеть. Такое решение снижает тепловыделение на тиристорах в рабочем режиме, увеличивает ресурс устройства и исключает необходимость установки внешнего байпаса. При выборе важно учитывать, что для двигателей с тяжелым пуском (высокий момент инерции или нагрузка) может потребоваться запас по току — в таких случаях рекомендуется сверять пусковые характеристики с параметрами УПП.

Система управления и мониторинга

Устройство построено на микропроцессорной платформе, которая обеспечивает точное регулирование напряжения и времени разгона/торможения. Интерфейс оснащен большим ЖК-дисплеем, отображающим текущие параметры работы: ток, напряжение, частоту, состояние защиты. Это упрощает настройку и диагностику без подключения внешнего оборудования. Предусмотрено хранение записей о трех последних неисправностях — функция полезна для анализа причин аварийных остановок и сокращения времени простоя. Пользователь может задавать до шести уровней настройки нагрузки для дополнительной тепловой защиты, что позволяет адаптировать устройство под конкретный тип механизма.

Комплексная защита и безопасность

В ESQ GS7-185 реализован полный набор защит, необходимых для надежной эксплуатации мощного электропривода:

• Защита от потери входной фазы и фазы при работе — предотвращает работу двигателя на двух фазах, что могло бы привести к перегреву и выходу из строя обмоток.


• Защита от перегрузки по току — отдельно контролируется ток во время запуска (пусковые перегрузки) и в рабочем режиме, что позволяет избежать ложных срабатываний при нормальных пусковых процессах.


• Защита от перекоса фаз — выявляет несимметрию напряжений, которая часто возникает при нестабильной сети и ускоряет износ изоляции двигателя.


• Термозащита — отслеживает температуру силовых элементов устройства, предотвращая перегрев при длительной работе или недостаточном охлаждении.


• Защита от пониженного/повышенного напряжения — отключает нагрузку при выходе питающего напряжения за допустимые пределы, что особенно актуально для объектов с некачественной электросетью.

Дополнительная тепловая защита с шестью уровнями настройки нагрузки позволяет точно подстроить порог срабатывания под реальные тепловые характеристики двигателя, что снижает риск как ложных отключений, так и пропуска аварийной ситуации.

Конструктивные особенности и установка

Корпус устройства имеет габариты 280x560x247 мм и массу 32 кг. Это компактное исполнение для мощности 185 кВт, что упрощает монтаж в шкафах управления. Встроенный байпасный контактор уже интегрирован в корпус — не требуется дополнительного места для внешнего контактора и связанных с ним цепей управления. Однако при установке следует обеспечить достаточный воздушный зазор для естественной конвекции или предусмотреть принудительное охлаждение, так как при длительной работе на полной нагрузке выделяется значительное тепло. Устройство рассчитано на подключение к сети 380 В, но допускает работу при напряжении до 400 В — это следует учитывать при выборе автоматических выключателей и кабелей.

Что важно учесть при выборе

Модель ESQ GS7-185 ориентирована на промышленные объекты, где требуется надежный пуск двигателей средней и высокой мощности. Она не предназначена для частотного регулирования скорости — только для плавного пуска и остановки. Если необходимо регулировать обороты в процессе работы, потребуется частотный преобразователь. Также стоит обратить внимание, что устройство не имеет встроенного сетевого фильтра или дросселя — при работе с длинными кабельными линиями или нестабильной сетью может потребоваться установка внешних фильтров для защиты от помех. Для корректного выбора важно сопоставить пусковой ток двигателя (особенно при тяжелом пуске) с номинальным током УПП — в некоторых случаях может потребоваться модель с запасом по току.
